18层小区32#楼给排水CAD施工方案图纸(室内消火栓系统)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：8张
• 图纸年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20

附件详情

建筑给水.建筑排水.空调冷凝水.室内消火栓系统.
本楼地上一~九层为住宅楼.建筑高度26.55m,住宅户数为40户.建筑体积约13740m3.
给水系统：
水源:由市政给水管供应本小区生活及室内外消防给水,市政给水管入口压力 0.30MPa.用水量:本楼最高日用水量 35m3/d.本楼1~6层由市政给水管直接供水,水表集中设置于一层地面水表井内，其余部分分两区:Ⅰ区7~12层,Ⅱ区13~18层,分别由无负压变频自动增压给水设备直接供水,即采用下行上给的供水方式至给水点.各用水点压力不应大于0.35mPa.
排水系统：
室内排水污.废合流,污水经化粪池处理后排入市政污水管。建筑日排放污水量按最大日生活给水量90％计算。该项目雨、污分流排放,屋面雨水设雨水斗,露台设地漏接入雨水立管,后排至室外雨水井.空调冷凝水单独设置,并间接排至小区雨水系统.
消火栓系统：
消火栓用水量:本楼室内按5L/S计,室外按20L/S计,火灾延续时间2h.本楼各楼层均按规范设置消火栓,消火栓布置确保室内任何被保护位置均有两实水柱同时到达.室外设水泵接合器与室内消火栓管网相连,消防水池 泵房设于地下室,消防总用水量396m .

某小区32#楼给排水施工图

某小区32#楼给排水施工图

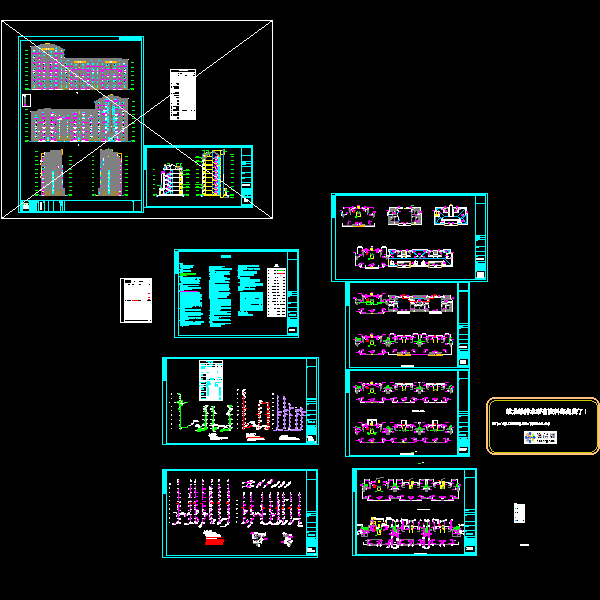

第 1 张图
