7层11#住宅楼给排水CAD施工方案图纸(室内消火栓系统)

haot222

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 地上层数：7层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：9张
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 消火栓用水量室内(L/S)：15

附件详情

该项目设计内容包括:室内给水,排水,消火栓管网设计。
该项目设计参数: 生活用水量为6.5升/秒; 室内消火栓用水量为15升/秒;
管材选用与连接方式: 1室内生活给水管道采用PP-R或PE-X管道,熔接. 2消火栓管道采用焊接钢管,焊接; 3排水管采用芯层发泡UPVC塑料排水管粘接,污水提升管道采用钢管焊接并内外做防腐,塑料排水管要做防火套管.

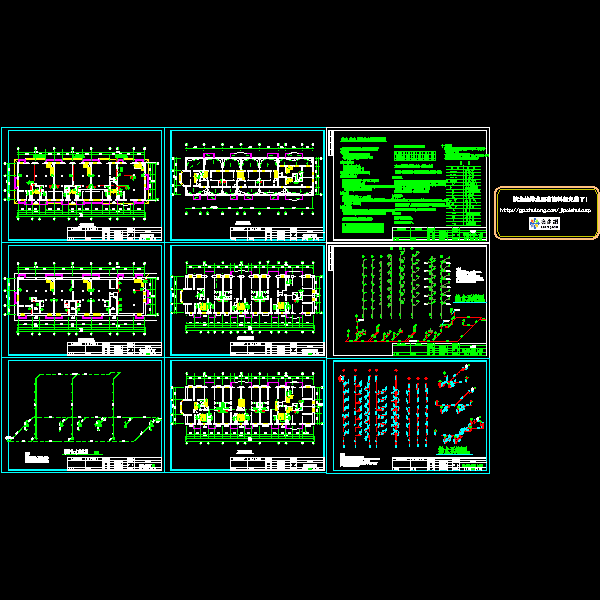

11#住宅楼给排水施工图

11#住宅楼给排水施工图

第 1 张图
