12层集团再就业培训楼给排水CAD施工方案图纸(室内消火栓系统)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 地上层数：12层
• 设计阶段：施工图设计
• 设计内容：给排水,消火栓
• 设置场所火灾危险等级：中危险级Ⅰ级

附件详情

设计参数：
消防：室外消火栓设计流量20L/s；室内消火栓设计流量20L/s；自喷设置场所火灾危险等级:中危险极；自喷设计秒流量23.9L/S；水池容积200立方米。
给水：给水最高日用水量44.1立方米/天；给水设计流量上区2.92L/S，下区4.45L/S。
排水：排水设计流量9.3L/S
一~五层(±0.000 ~15.100)用水由市政供水管网直接供给,五层以上(15.100以上)供水方式采用:市政供水管网--室内蓄水池--生活水泵--屋顶水箱--上区各卫生器具。
室内消火栓系统采用独立的消防给水系统.管网为环状管网,每层消防电梯前室设置两个消火栓,屋顶水箱附近设有带压力显示装置的试验消火栓一个.并设两个水泵结合器.室外消火栓水源来自市政给水管网.在本建筑附近设不少于2个室外消火栓,沿消防管道靠建筑一侧均匀布置。
采用独立的给水系统.该系统由室外蓄水池.自喷泵.屋顶水箱.湿式报警阀.水流指示器.水泵结合器.闭式喷头及管网组成.根据规范该建筑物火灾危险等级属于中危险级(I)级。
配电室内配每瓶3Kg CO2灭火器2只.其余部位设每瓶3Kg磷酸铵盐干粉灭火器:每个消火栓箱内设3只.消防控制室内配 3Kg CO2灭火器 2只.

某集团再就业培训楼给排水全套施工图

某集团再就业培训楼给排水全套施工图

某集团再就业培训楼给排水全套施工图

第 1 张图

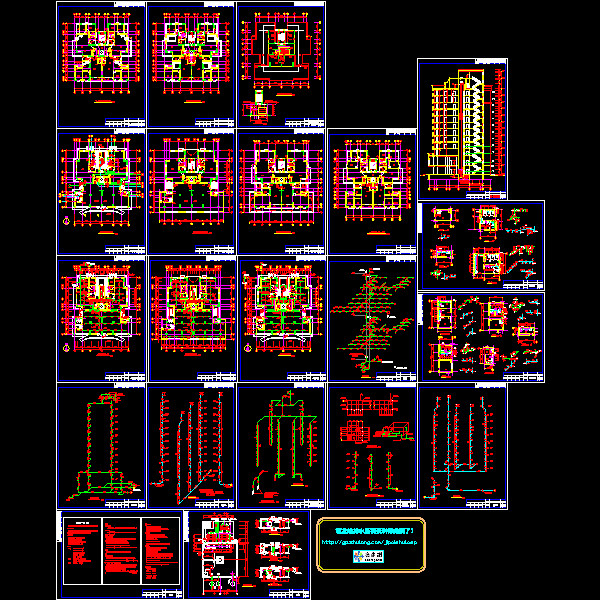

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
