一份25层住宅楼给排水CAD施工方案图纸(室内消火栓系统)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：25层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：13张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：雨水系统,机房排水
• 消防设计：室内消火栓系统,水喷雾系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水,分区供水,高位水箱供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：15,20
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,厨房,卫生间,集水坑

附件详情

设计范围：1、该资料范围在地块红线以内的室内外给水、污水、雨水设计。
2、该项目的 、人防工程、室外给排水总平面另见专项说明。
附件详情：该项目为某居住小区B4号楼，高25层，建筑高度为74.4米。属一类高层建筑。
给水系统：水源：该项目给水水源由海棠北路城市给水管网供给。小区的高区供水由B4号楼地下泵房加压后供给。
给水方式：8层以下市政管网直供，9－16层为中区，16层以上为高区，分别设置变频增压生活水泵。
排水系统：排水分为污水和雨水两部分，采用雨污分流的排放体制。1、室内污水经主立管排至室外检查井，经化粪池处理后排入小区污水管网。在本楼的适当位置设置化粪池，进行预处理后的污水由小区污水管道进入城市污水管道；2、屋面雨水为外排系统，由落水管排至地面后，接入雨水检查井，再由小区雨水管网进入城市雨水管道。地下室、消防电梯井底等部位设排水管收集至地下室集水井，集水井设潜水排污泵提升后排至室外雨水管，泵启闭均设有自动控制装置。住宅空调冷凝水排入专用冷凝水管收集，排至建筑周围雨水沟。

某25层住宅楼给排水施工图

某25层住宅楼给排水施工图

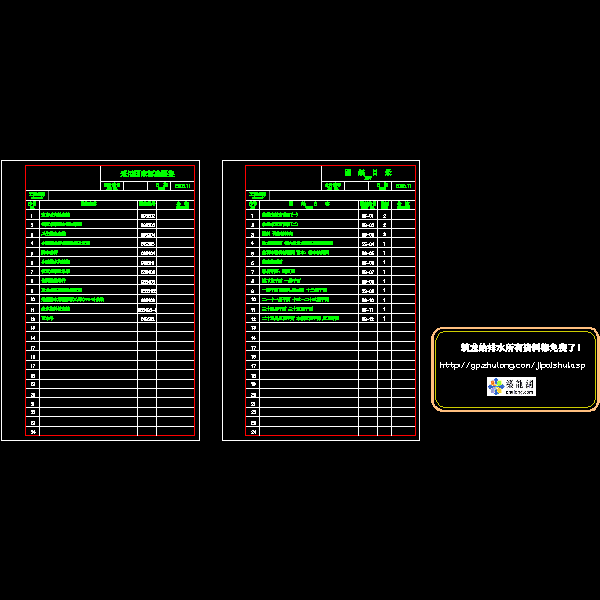

图纸目录.dwg

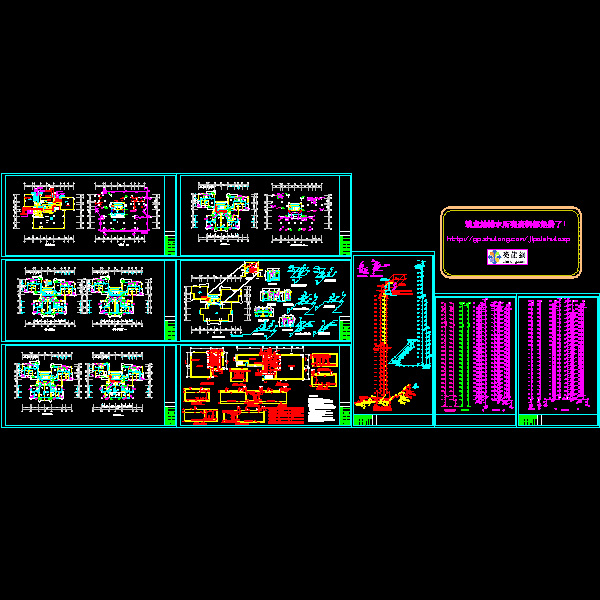

施工图.dwg

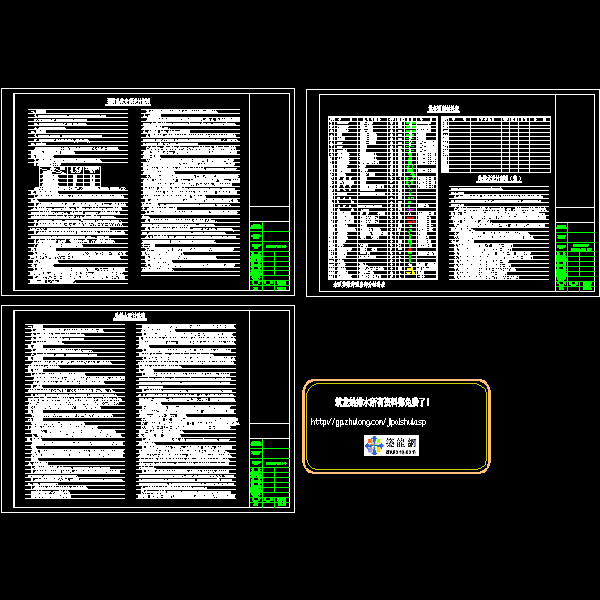

设计说明.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
