一份7层住宅给排水成套CAD施工图纸(室内消火栓系统)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：7层
• 图纸设计深度：施工图
• 参考图纸：7张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：10
• 大样节点：厨房,卫生间

附件详情

• 1.设计说明.图例表.主要材料表
• 2.底层平面图底层卫间给排水大样图底层卫间给排水系统图
• 3.二层至七层平面图
• 4.屋顶给排水平面图室内消火栓给水系统图
• 5.C1.C2型单元标准层厨.卫间给排水平面大样图
• C1型单元厨.卫间给水.排水系统大样图
• C2型单元厨.卫间给水.排水系统大样图
• 6.C1.C2型单元给水系统图
• C.C2型单元热水系统图
• 7.C1型单元排水系统图
• C2型单元排水系统图

附件详情

一.生活给水系统
1.冷水由小区二次加压泵房供水.用水量标准:140升/人.日,(GB/T 50331-2002)
2.热水采用单元集中太阳能热水器供水.
二.消防给水系统
1.室外消火栓消防给水系统:消防用水量为25L/S,在小区环状管网上设置室外消火栓,水压.水量由市政给水管网保障.室外消火栓布置详小区给水总图.
2.室内消火栓消防给水系统:消防用水量为10L/S,水枪充实水柱10m,消火栓直径65mm,采用25m衬胶水带.该系统由整个吉象小区共设的一套室内消火栓给水管网供水.火灾初期十分钟消防用共同储存在该组团地理位置最高的1-18幢屋面的屋顶水箱内.另外在每个室内消火栓箱内均设直接启动消防水泵的按钮，请电气专业预埋相应的控制电缆。
三.排水系统
采用分流制排水系统室内生活污.废水首先入化粪池,处理后接入小区排水系统。雨水首先排入室外排水沟，再接入室外雨水排水管网。

2

3

4

第 1 张图

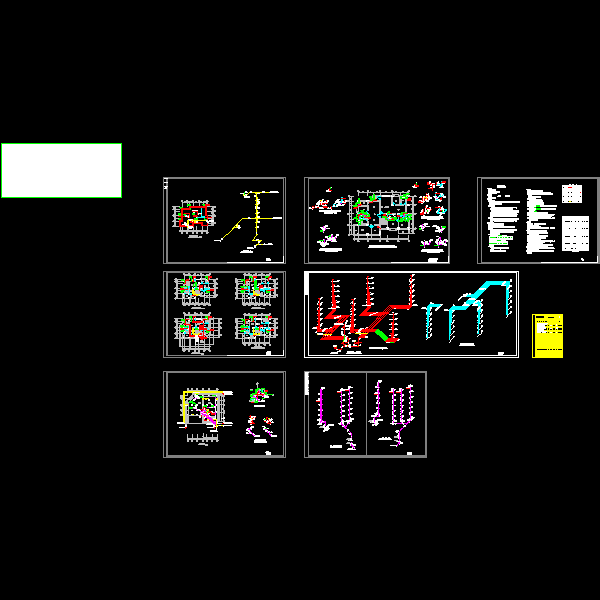

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
