11层花园住宅楼给排水设计cad施工图纸和室内消火栓系统

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 本图只适合天正给排水软件打开，如没有，可在筑龙网下载。 　　 该资料范围包括红线以内生活给水，生活污水，雨水以及室内外消火栓系统等。 　　 该项目为高层二类住宅，用水量指标如下：最高日用水量Qd=100m3/d。该项目生活供水方式为：1F~6F供水由市政管网自然压力供给；7F~11F由变频联合减压阀直接供水。 　　各住宅室内污水均本层解决，各排水支管均由用户二次装修是另行设计安装，该资料中， 生活污水支管只做到每层进户三通处后。屋面雨水经雨水斗和室内雨水管排至室外散水。 室外地面雨水经雨水口，由室外雨水管汇集，排至市政雨水管。雨水采取外排水，由建筑专业统一考虑。各住户空调冷凝水均由专专用空调排水管有组织排放。已由土建专业考虑。 　　 该项目为11 1高层二类居住建筑，市政管网压力不能满足系统要求，则根据规范定，该项目消防系统采用临时高压制室外消火栓，和临时高压制室内消火栓系统系统。消防用水量指标如下：室外消火栓Q=15L/s；室内消火栓Q=20L/s 　　一.室内给水:生活用水采用自来水,设水表计量;消防用水采用生产用水。 　　二. 室内排水系统 :该项目排水雨.污分流. 　　 污水排水系统 :生活废水排至区域污水管网,再排至污水处理站处理达标后排放。 　　 雨水排水系统 :屋面雨水由雨水斗收集经雨水管道排至室外散水坡 . 　　三. 室内消火栓系统 : 　　 水量 :本建筑室内消火栓用水量为15l/s,火灾延续时间2h, 　　 室内消火栓保护 :保证室内任一位置均有消火栓两股充实水柱同时到达。 　　 消火栓设备 :采用铝合金箱体 ,消火栓栓口DN65, 　　 SN65麻质衬胶水龙带1条,长25m. ?19水枪 1支. 　　四.建筑灭火器配置:根据 <<建筑灭火器配置设计规范>>(GB 50140-2005)设置相应的建筑灭火器 . 某县花园给排水施工图 某县花园给排水施工图 某县花园给排水施工图

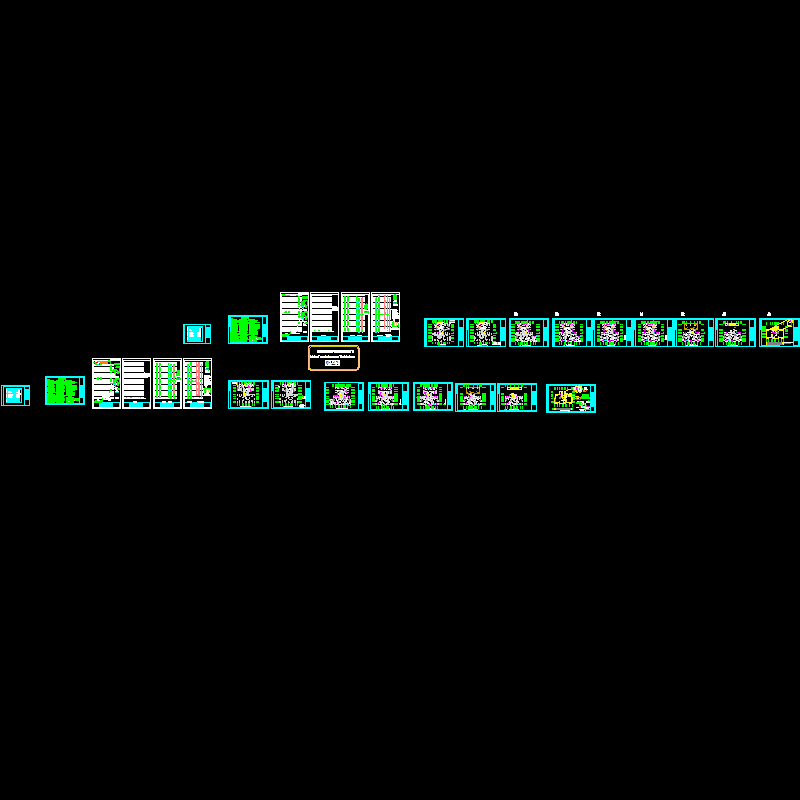

1、2、3栋给排水施工图.dwg

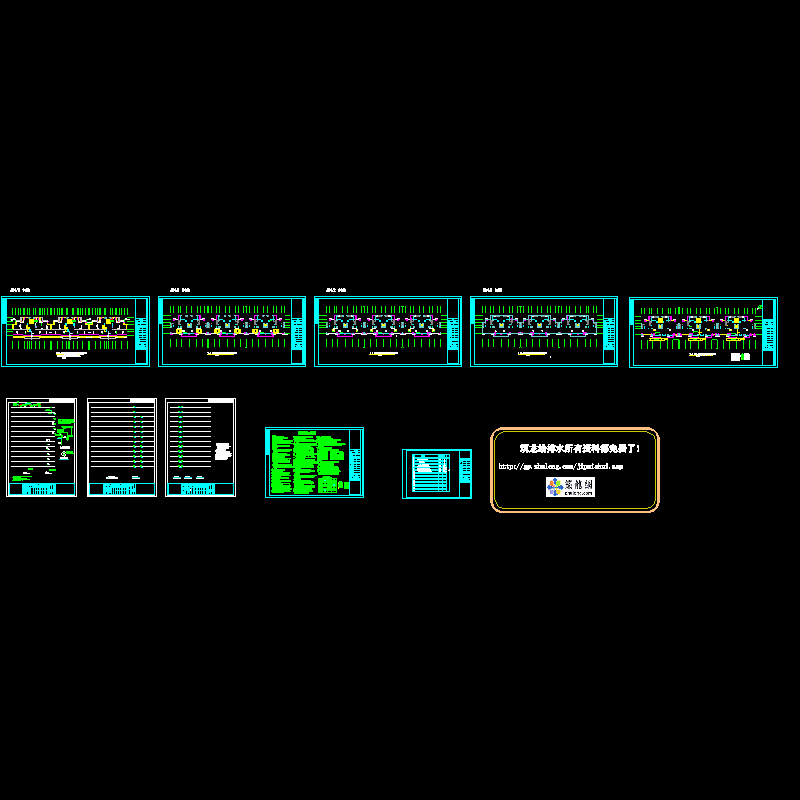

4栋楼给排水施工图.dwg

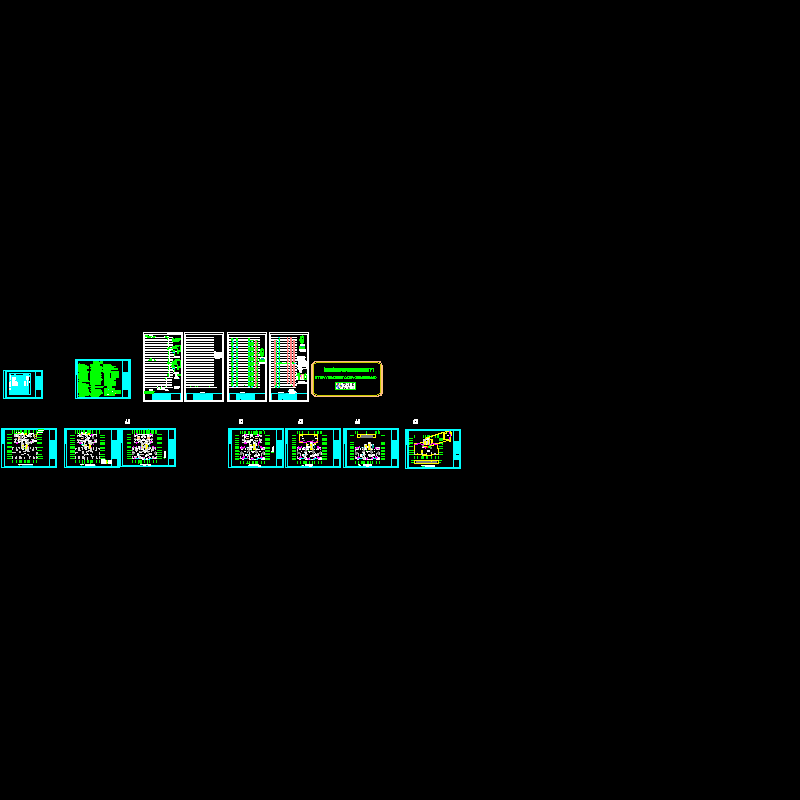

5,6栋楼给排水施工图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
