13层大厦给排水CAD施工方案图纸(室内消火栓系统)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅,办公
• 建筑高度：高层建筑
• 地上层数：13层
• 图纸设计深度：施工图
• 参考图纸：23张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间

附件详情

一、设计范围：本单体工程的室内给水，排水及消防设计。室外部分给排水设计详总图。
二、管道系统：该项目设有生活给水系统.生活废污水系统、雨水系统、消火栓系统.自动喷水系统.移动式灭火器.
1、生活给水系统：1）．该项目最高日用水量为59.3m /d；最大小时用水量10.2m /h。
2）．该项目四层及以下由市政生活给水管网直接供水.五层以上变频加压供水.
2、生活污水系统：1）．该项目污废水采用合流制。室内污.废水重力自流排入室外污水管。医疗废污水经二级生化处理和消毒后与其它污水经化粪池处理后.与一般废水合并排入市政污水管网.
2）．污废水最高日排水量53.4m /d.
3、雨水系统：雨水采用87型雨水斗。雨水经雨水管排至室外。
4、消防给水系统：1）．该项目为高层二类建筑。
2）．本建筑内设置消防水池和泵房供本楼消防用水。3）．该项目消火 栓选用钢板箱体，铝合金框 SN65型，箱内设置启泵按钮。
5、移动式灭火器:据GB50140-2005本建筑危险级别为中危险级,每层配备储压式磷酸铵盐干粉灭火器（2A级）。灭火器装入消防栓组合柜,灭火器的配置数量为

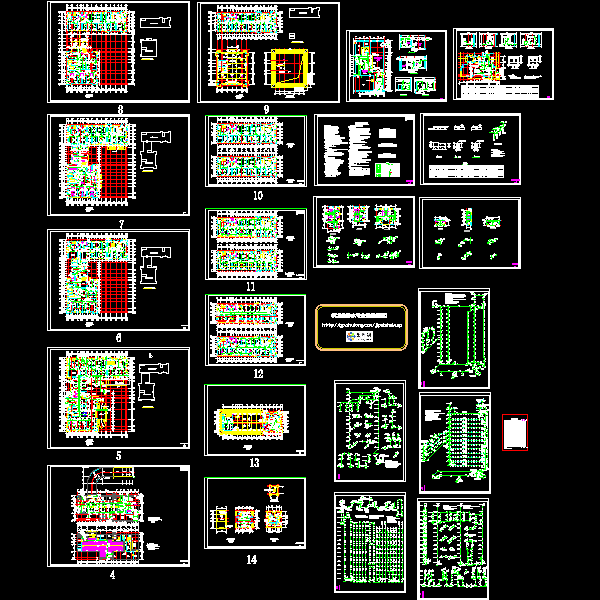

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
