一份23层大厦给排水CAD图纸(室内消火栓)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅建筑, 商业建筑
• 建筑层数：高层建筑
• 地上楼层：23层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水, 高位水箱
• 供水分区：三区
• 设计内容：给水系统, 热水系统, 废水排水系统, 雨水排水系统, 消火栓系统, 喷淋系统
• 地下室：车库
• 参考图纸：20-50张
• 设计年代：近代

附件详情

该项目为商住楼，共23层，地下1层。设计内容包括：室内给排水设计、室内卫生热水设计、室内消火栓给水设计、室内自喷给水设计。图纸共20张

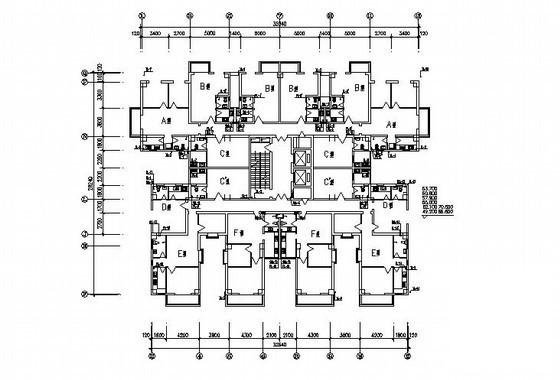

十六至二十三层平面图

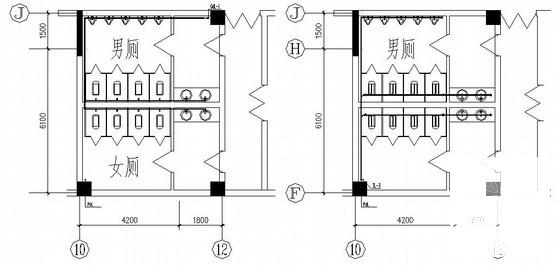

公共卫生间给水平面

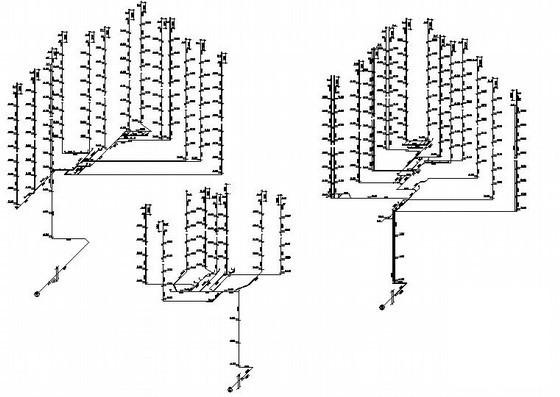

排水系统图（一）

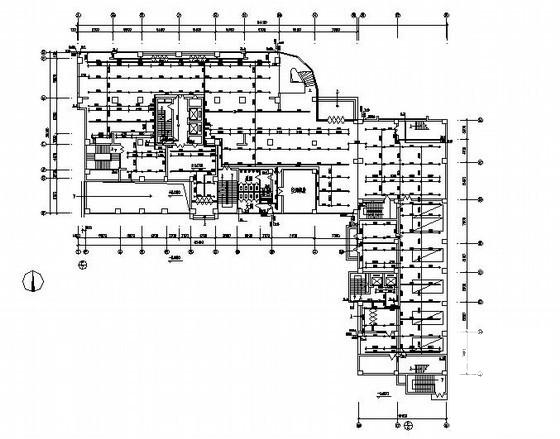

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
