15层商务综合办公楼给排水CAD施工方案图纸(室内消火栓系统)

ddxxssss · 发表于 2020-4-21 20:42:30

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：综合楼
地上层数：15层
地下层数：1层
出图日期：2003
设计阶段：施工图设计
供水方式：市政供水
供水分区：两区
污废水排水体制：合流
设计内容：给排水

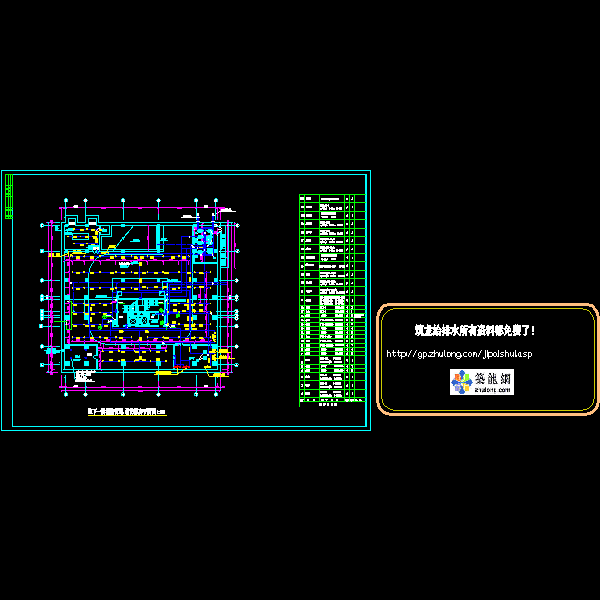

地下室用途：车库

附件详情

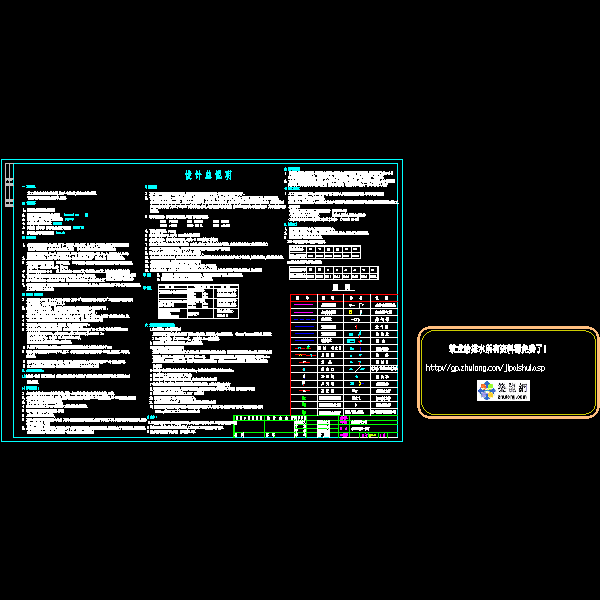

该项目为哈开发行综合楼，地下一层车库，地上15层办公楼，设计内容包括采暖，给排水，消防。

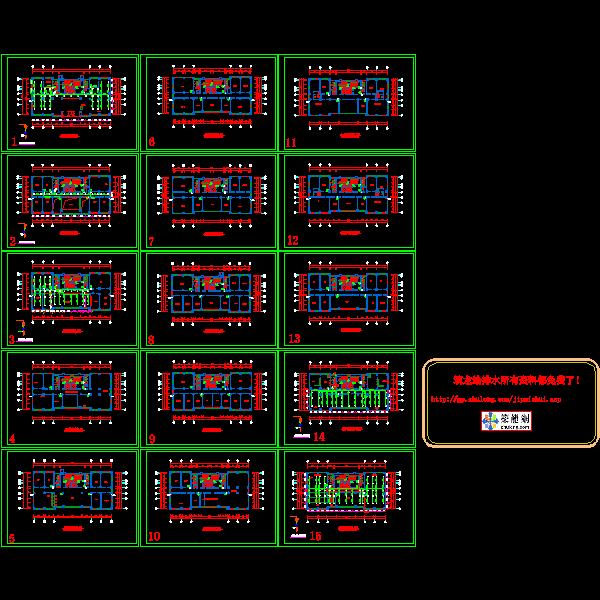

采暖系统：该项目采暖系统分为二区,地下一层至八层为低区,九层至十五层为高区.采暖系统热源由室外管网提供,由地下室换热站(设计由热力部门负责)加压泵提供压力,高区循环水量209.7kg/h,系统阻力1.2mHO.低压循环水量:408.5kg/h。

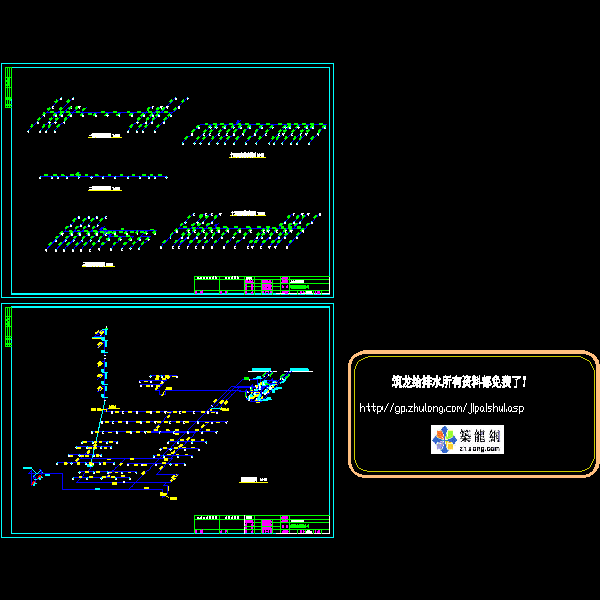

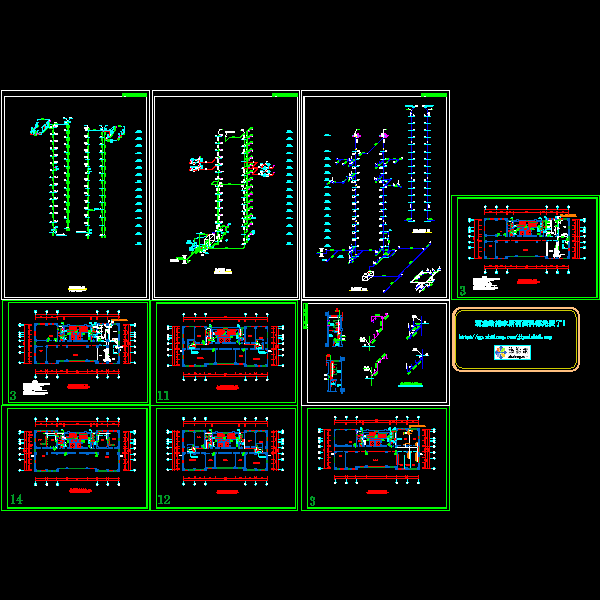

给排水, :1. 各栋楼的给水均引自小区的给水泵房.其中-1~8层接低区给水管网,9~16层接高区给水管网.设水泵加压,设计秒流量2.71l/s.
2. 排水系统采用合流制, 生活污水经化粪池处理后排入小区排水干线 .厨房排水系统含油污水经隔油池处理后排入小区排水干线 .

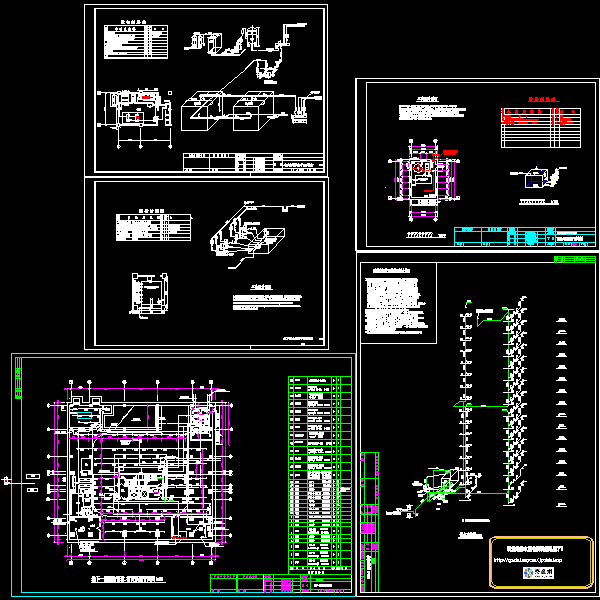

3. 消防电梯井底排水经污水泵提升后排入市政干线.排水量按10l/s设计,集水坑容积2.0m,
4. 雨排水系统:顶层屋面的雨水采用内排水系统,排至小区排水干线 .
5. 本建筑为二类高层商业楼.室内消火栓用水量为20l/s.
6. 室内消火栓系统均为环状管网.室内消火栓按图87S163/16-2 施工.
喷头布置按中危险级规定设置,采用普通型玻璃喷头,动作温度为68°C,色标为红色.

某商务综合办公楼给排水施工图
