一份24层综合楼办公楼给排水CAD施工图纸(多图纸)(室内消火栓系统)

[复制链接]

0

主题

0

帖子

927

积分

超级版主

Rank: 8Rank: 8

积分
927
发表于 2020-2-19 16:36:55 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:34张
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 消防设计:室内消火栓系统,喷淋系统
  • 供水设备:高位水箱,水泵站
  • 项目所在地:湖北
一、设计说明
1.本楼为二十四层办公楼:其中地下层及一层为车库及设备用房.二层为商场.三~十层为大开间办公.十一~二十四层为公寓式办公.生活及消防泵房设计与A座合用,位于A座地下室内.
2.给水系统及用水量:
a.生活给水系统:本楼生活最高日用水量为222.0m/d.
水泵--水箱联合供水,供水方式为上行下给,并在十一层经减压阀减压.
b.室内消火栓给水系统:室内40l/s 消防初期十分钟用水由屋顶生活消防水箱(Vf=21m )供给.室外消防用水量30l/s 室外消火栓设置及室外消火栓系统设计详见图.
c.自动喷淋灭火系统:用水量为26/s.
3.设计范围:生活给水系统.消防给水系统及排水系统.雨水收集及排放详见建施图.
二、图纸展示
给排水总平面
排水系统图
给水支管系统图,厨房、卫生间排水大样图
水池、泵房 平面布置图
自动喷淋平面图

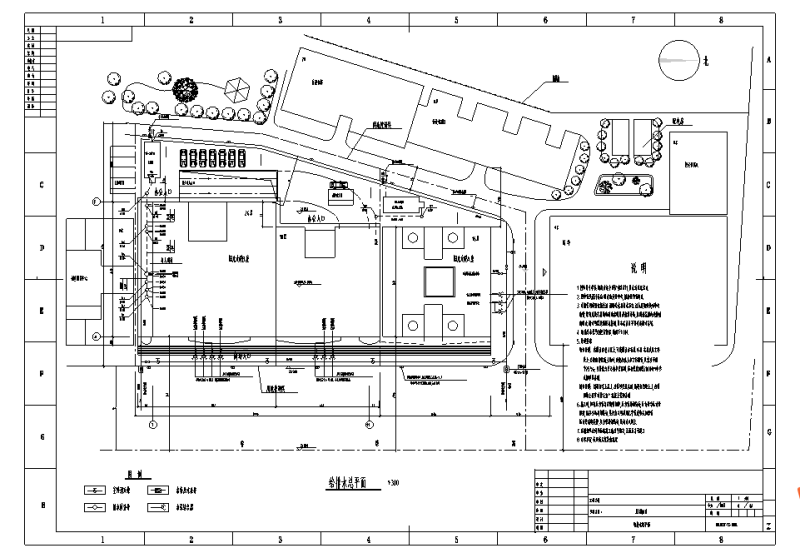

办公综合楼给排水 - 1
第 1 张图

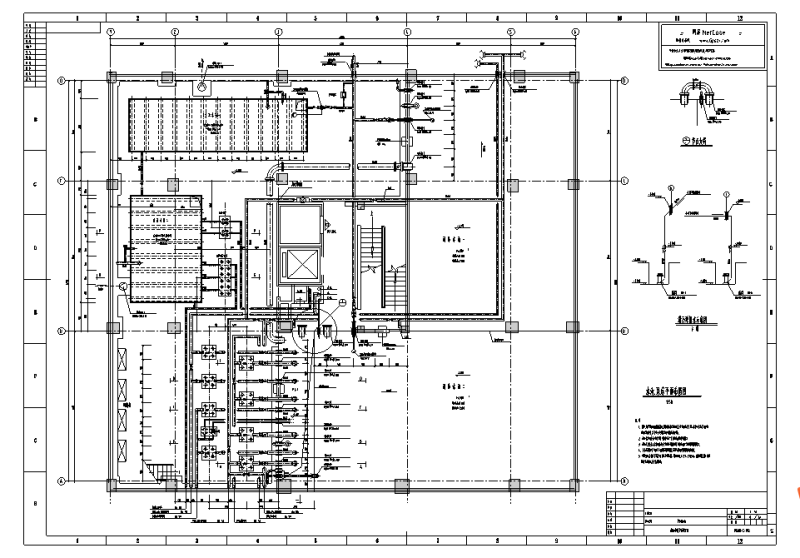

办公综合楼给排水 - 2
第 2 张图

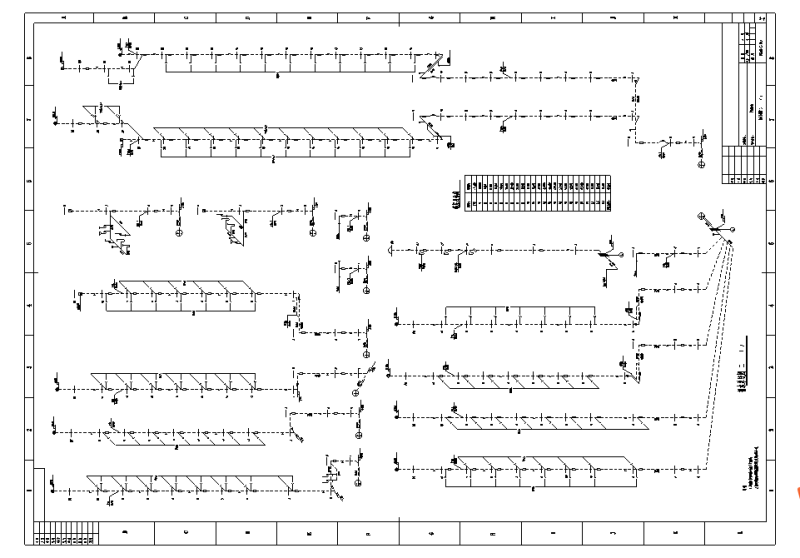

办公综合楼给排水 - 3
第 3 张图

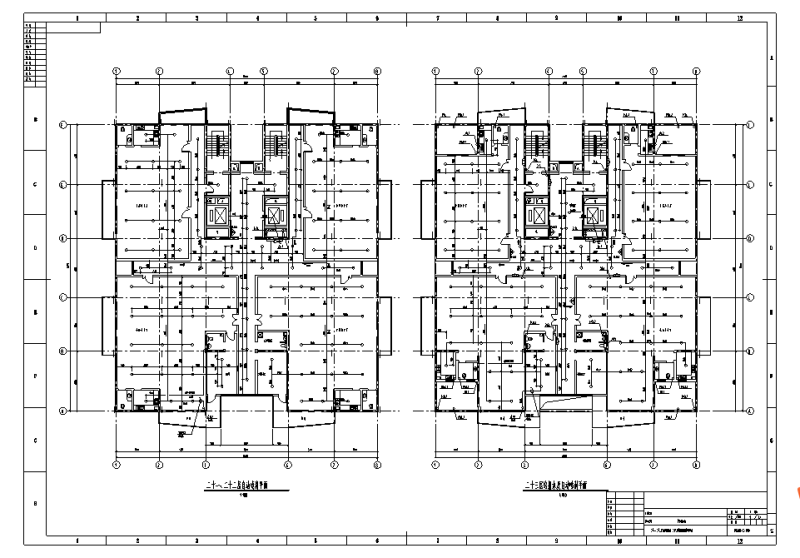

办公综合楼给排水 - 4
第 4 张图

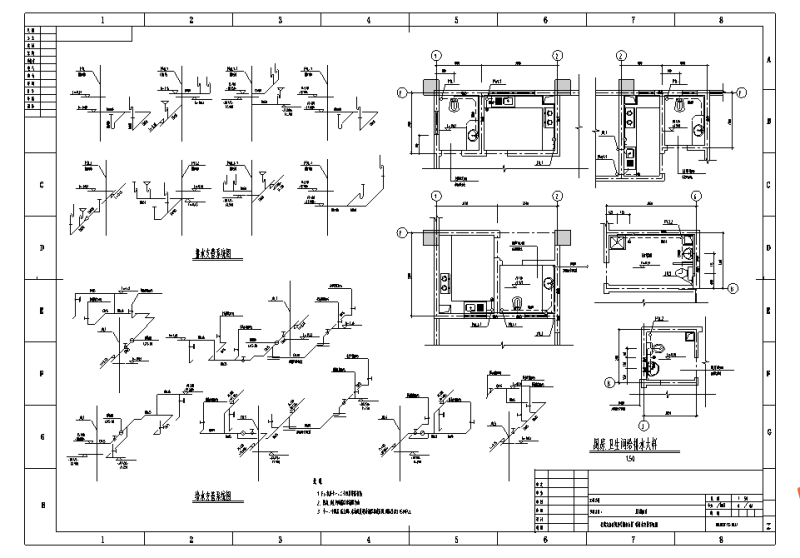

办公综合楼给排水 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 16:36:55上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edewdc000f002s012ef.rar

2.97 MB

下载  售价: 100 积分    赚积分
