一份10层住宅给排水CAD施工方案图纸(室内消火栓系统)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：10层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,高位水箱供水
• 供水分区：两区
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,卫生间

附件详情

四. 给排水系统: 该项目设有生活给水系统、生活排水系统、雨水排水系统和空调冷凝水系统，每间商铺均预留1个给排水接口。 2.该项目生活给水系统分为两个区.0区：1～3层用水由市政水压直接供给;1区：4～10层用水由泵房加压泵组 屋顶生活水箱联合供给；生活水箱出水口高度为36.3m。 2. 该项目采用污废水合流制,雨污分流制。其中生活污水经化粪池处理后排至室外污水管网。

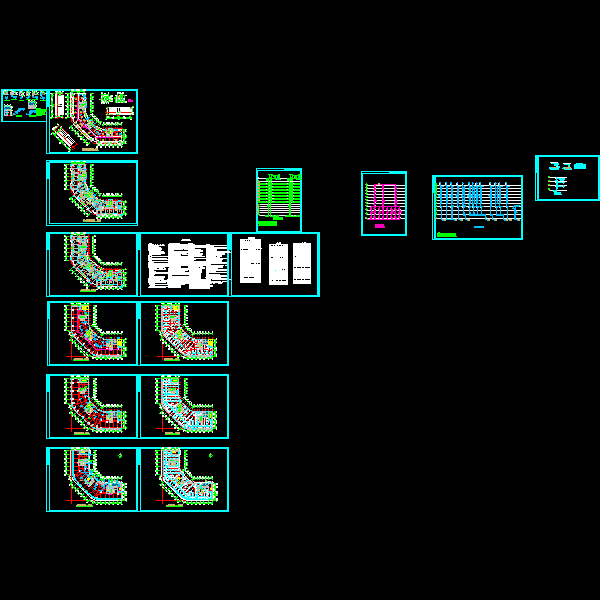

第 1 张图
