18层小区4#住宅楼给排水CAD施工图纸(室内消火栓系统)

jiujiu88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：11张
• 图纸年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统,机房排水
• 消防设计：室内消火栓系统
• 供水分区：三区
• 火灾危险等级：轻危险级
• 消火栓用水量室内(L/S)：10
• 大样节点：卫生间

附件详情

该项目给排水设计为室内生活给水系统.消火栓 雨污水系统及灭火器配置,室外给排水另见总图设计.
生活给水系统:该项目一~六层给水由城市自来水直接供给,七~十二层由 小区内区中区变频水泵供给,十三~十八层由高区变频水泵供给.
消防系统:该项目按高层住宅设计,属二类高层建筑.
室内消火栓系统按水量10l/s设计,消火栓箱内设有报警按钮,可直接启动 消火栓水泵.消防水池及水泵设于人防汽车库内,消防水箱设于7#楼屋顶.
室外消防: 室外消防另见总图设计.
灭火器配置:属A类火灾,轻危险级,配置基准为1A,最大保护面积为
设计依据 :
1.<>(GB50015-2003)
2.<>(GB50045-95,2005版)3.<>(GB50140-2005)
4.<>(GB50096-2003)
5.<>(DBJ32/26-2006)
7.<>(GB50140-2005)8.建设单位提供的市政管道设施条件和其它专业提供的设计图纸.

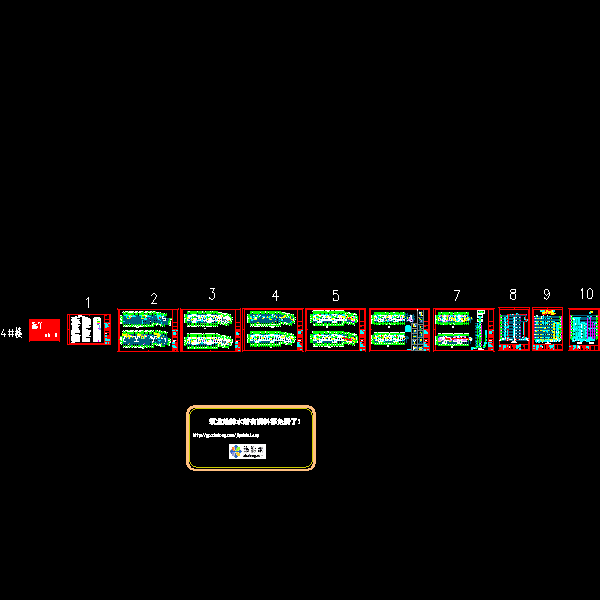

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
