设计说明：有
-
建筑类别：其他
-
建筑高度：多层建筑
-
地上层数：5层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：42张
-
设计年代：近代
-
地下室用途：设备用房
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,喷淋系统,气体灭火系统
-
供水设备：气压水罐,稳压泵,水池
-
供水方式：市政供水,变频供水
-
排水技术：重力排水,虹吸雨水（满管）
-
火灾危险等级：中危险级Ⅰ级
-
特殊系统：虹吸雨水
-
大样节点：水泵,泵房
附件详情
-
排水系统轴测图
-

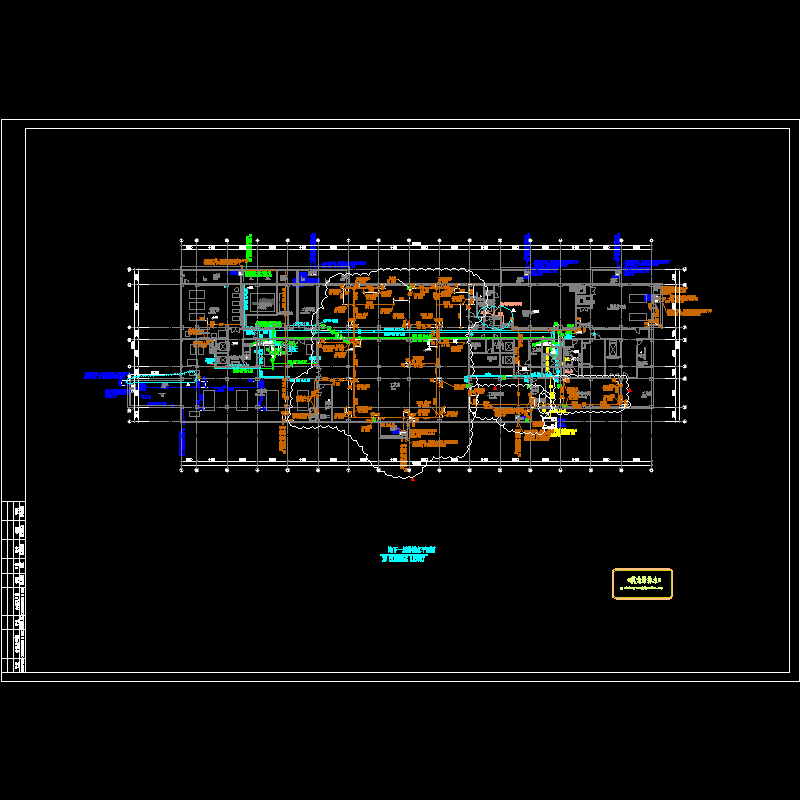

地下一层预埋套管及管道布置图
-
给排水设备表
-
给排水材料表
-
消防资料目录
-

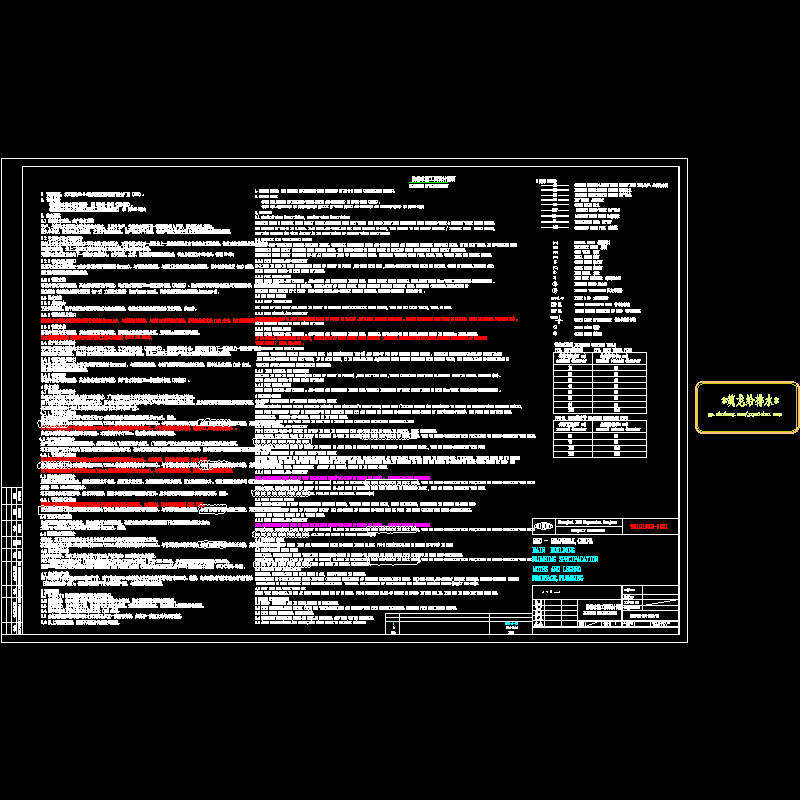

消防施工图设计说明
-
水
原理图
-
喷淋系统轴测图
-
室内消火栓系统轴测图
-
喷淋系统
-

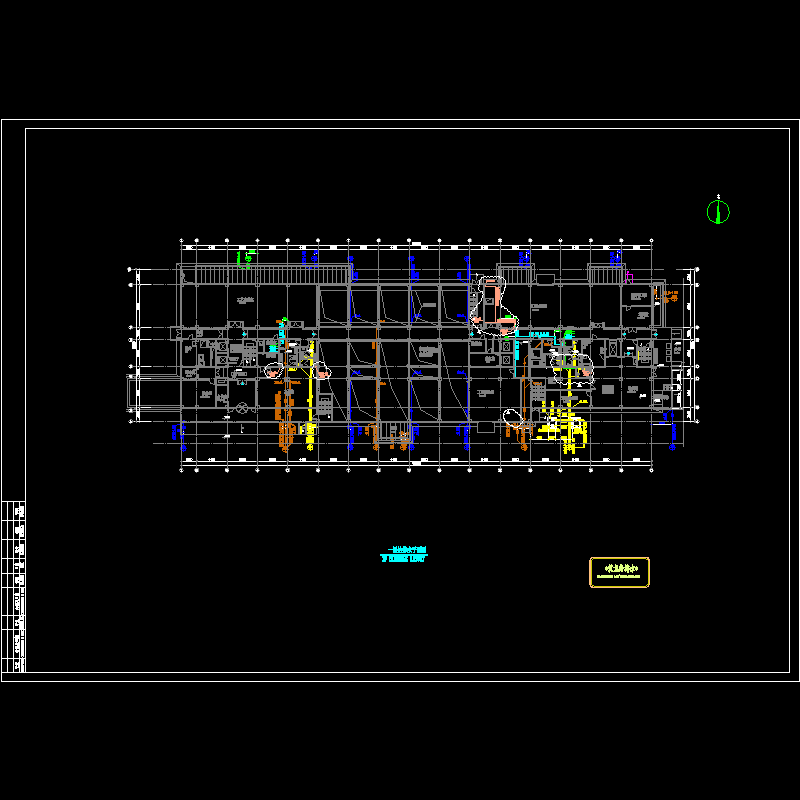

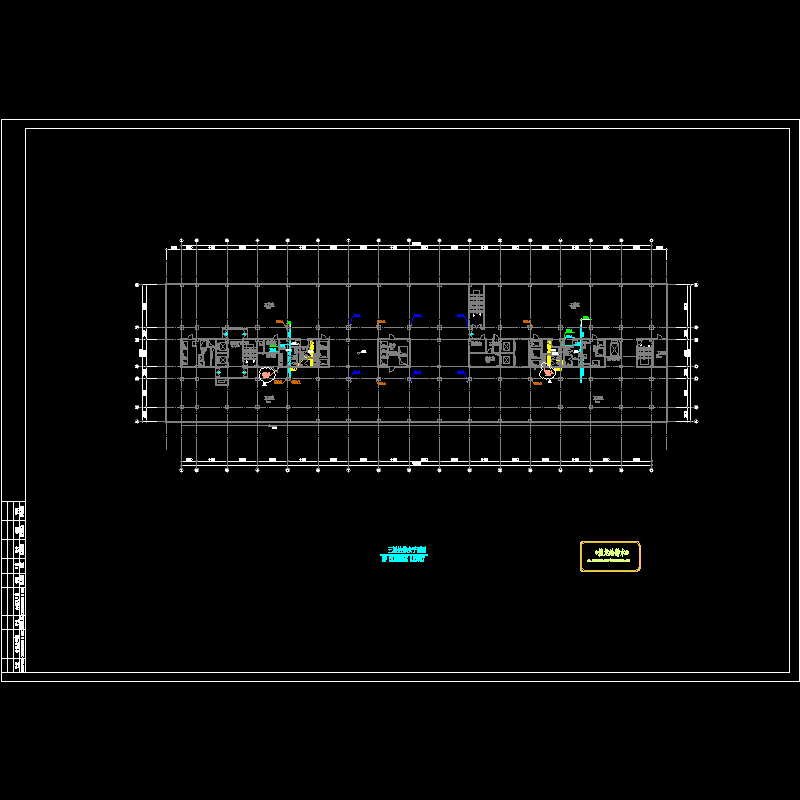

层消防设施布置图
-
气体灭火系统布置图
-
水设备间管道设备布置图
-

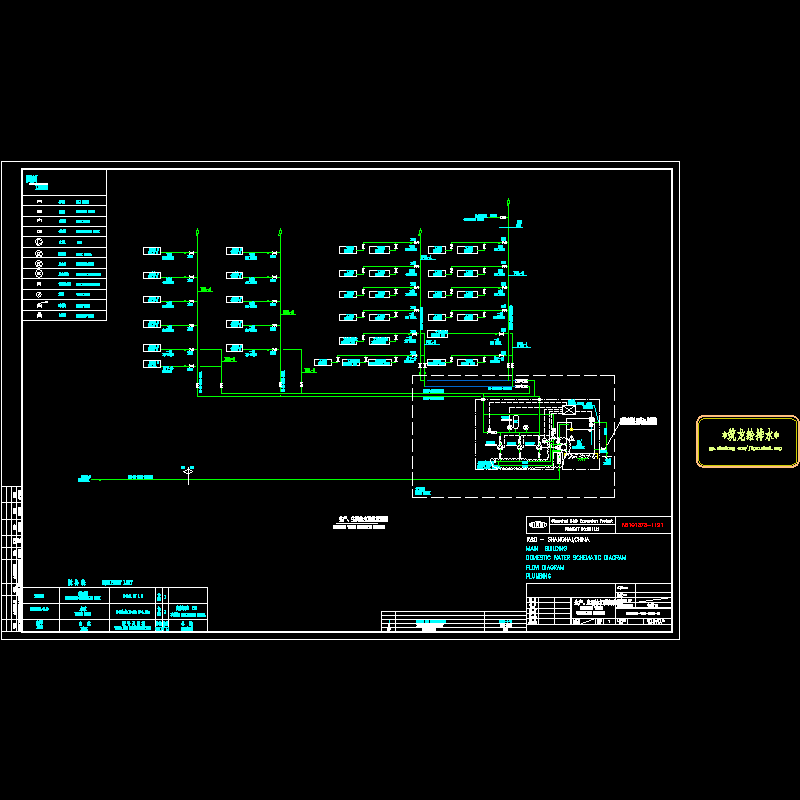

生产、生活给水系统原理图
附件详情
资料介绍：该项目为某主厂房给排水消防施工设计。
设计内容:该项目设有给排水、生产生活给水系统设计、气体灭火系统设计、喷淋系统设计、室内消火栓设计、消防设施布置设计、水设备间管道设计、消防泵房设计、配水系统设计等。
编制于2012年，图纸共42张。
喷淋系统轴测图
给水系统轴测图
水设备间配管轴测图
地下一层预埋套管及管道布置图
生产、生活给水系统原理图
201009s-100-080a-01.dwg
201009s-100-080b-01.dwg
201009s-100-080g-01.dwg
201009s-100-080g-02.dwg
201009s-100-080g-03.dwg
201009s-100-080g-04.dwg
201009s-100-080g-05.dwg
201009s-100-080g-06.dwg
201009s-100-080g-07.dwg
201009s-100-080g-08.dwg
201009s-100-080g-09.dwg
201009s-100-080g-10.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
