2层药厂洁净车间给排水CAD施工图纸(室内消火栓系统)(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：其他
• 建筑高度：多层建筑
• 建筑面积：12138平方米
• 地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 生产供水设计：热水系统, 纯水系统
• 消防设计：室内消火栓系统
• 供水方式：市政供水
• 火灾危险等级：严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：40
• 消火栓用水量室内(L/S)：10
• 大样节点：设备房布置

附件详情

工程介绍：
1该项目设计范围为车间新建糖衣片生产线给排水设计图纸。本建筑总高度12.3m.，生产火灾危险性为丙类，建筑面积为：12138m2。建筑地上最高两层，消防水箱设在办公楼，消防水池设在厂区内，该项目用水接本建筑二层一级纯水主管,一级热纯水接二层热纯水主管。

设计内容：
一级纯水系统、排水系统、 、纯水系统、一级热纯水系统。

稿件编制于2010年，共18张图纸。

纯化水系统图

制水间纯水系统图

第 1 张图

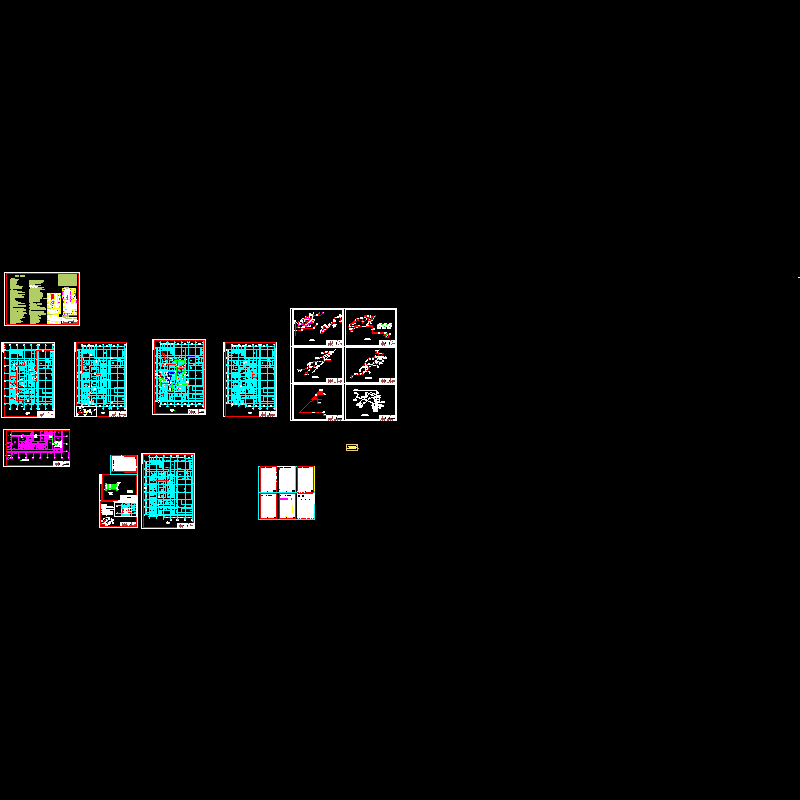

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
