宾馆主楼给排水套CAD图纸(室内消火栓系统)(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

图纸为某宾馆主楼给水套图，该项目主楼建筑高度为92.2m，总建筑面积25000平凡米，地下一层，地上26层。地下层为设备层，一层营业厅，2、3层为饮食厅，4层为设备层，5-25层为客房，属于一类建筑物。 (一).冷水和热水给水系统:高区采用水泵水箱联合供水方式,由首层给水加压泵自蓄水池抽水至屋面水箱后供给全楼用水;中区采用减压供水方式,高区用水经减压阀减压后供给中区.低区用水由市政管网直接提供. (二).排水系统:排水采用污废合流,五到二十五层设置专用通气立管，通气管与排水横管的连接距离》3m，以保证五层卫生间正常使用。(三). 消火栓及自动喷水灭火喷系统: 室内消火栓系统设计秒流量:40L/S; 延续时间为3小时,自喷系统设计秒流量:22L/S.延续时间为1小时.

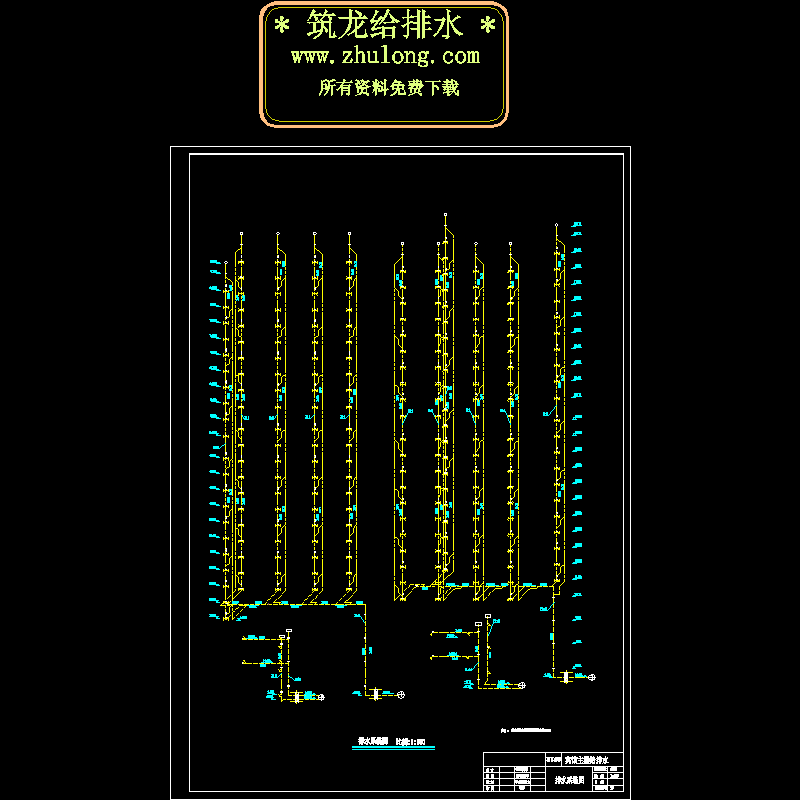

排水系统图1.dwg

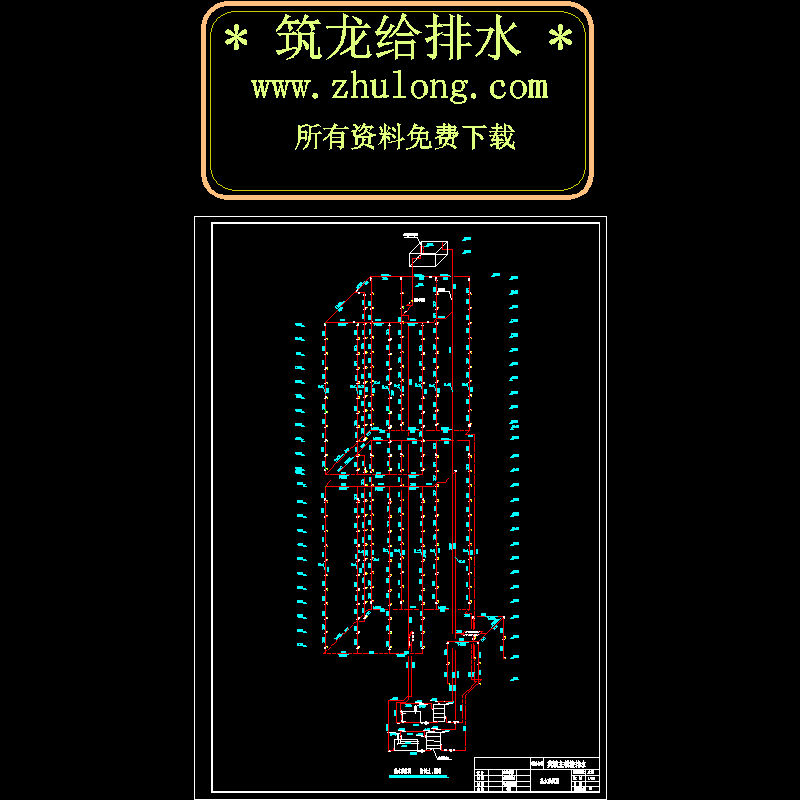

消防系统图.dwg

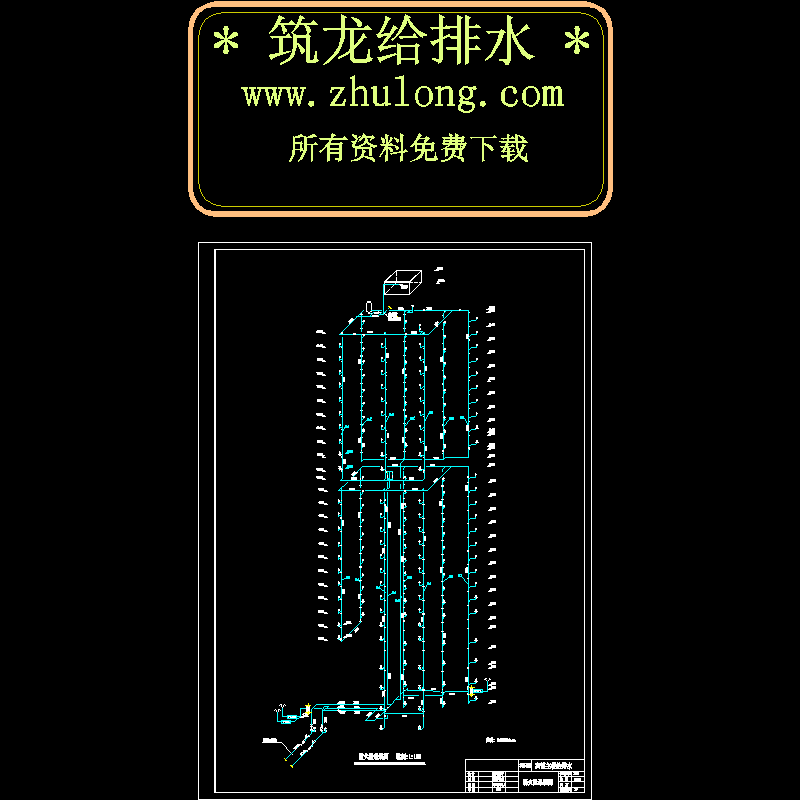

热水系统图1.dwg

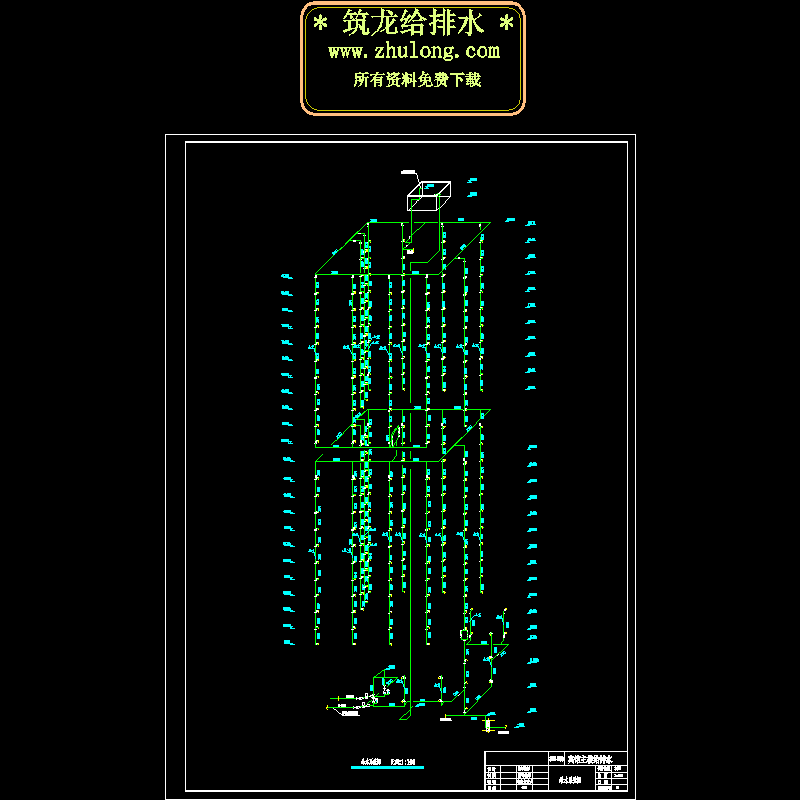

给水系统图1.dwg

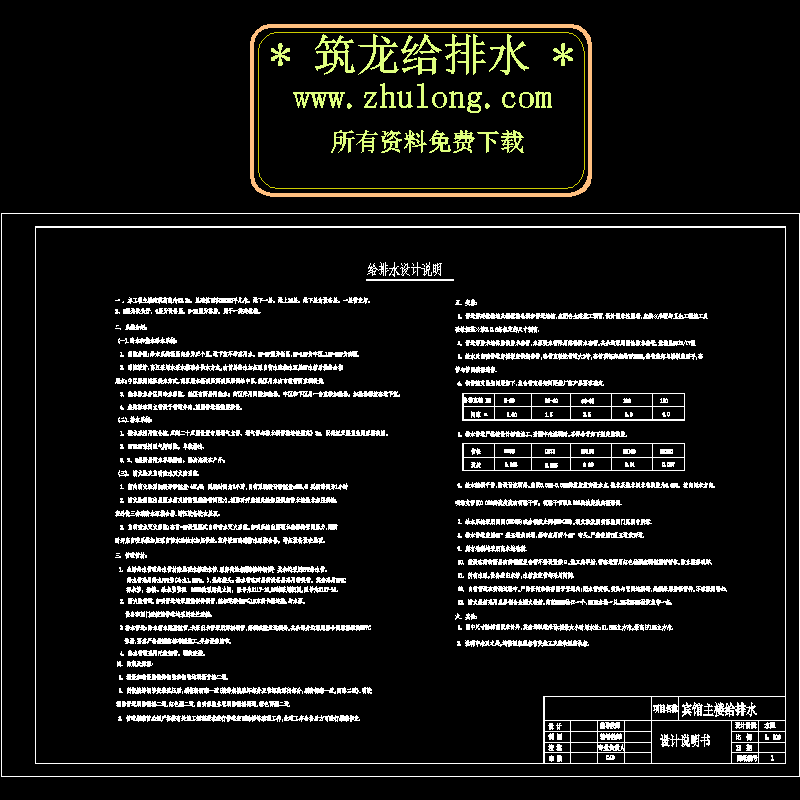

设计说明书1.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
