5层甲类厂房给排水消防系统设计施工CAD图纸

搜索更多资源
  • 建筑类别：工业建筑
  • 建筑高度类型：多层建筑
  • 建筑设计面积：13608.51平方米
  • 建筑地上层数：5层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 项目所在地：山西
  • 设计详细说明：有
项目概要：
该项目为山西德元堂药业有限公司的原料、提取车间，该工程位于山西省晋中市榆次开发区.生产类别为甲类，标准冻土0.9m，室内外高差0.3.该项目占地面积3465.70平方米 ，建筑面积13608.51平方米； 地上4层局部5层，1层5.7m，2层7.3m，3层6.4m，4层4.1m，5层4.5m。

设计范围：
车间生产,生活给排水,消火栓给水系统,自动喷淋系统，纯化水制备系统及建筑灭火器的配置施工图设计.

部分图纸展示：

以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源

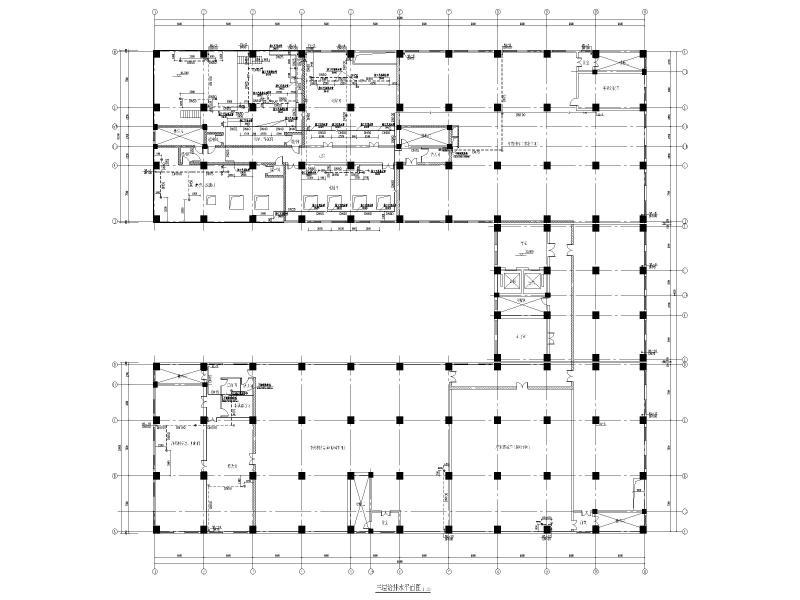

  • 给排水消防施工图纸 - 1
    给排水消防施工图纸 - 1

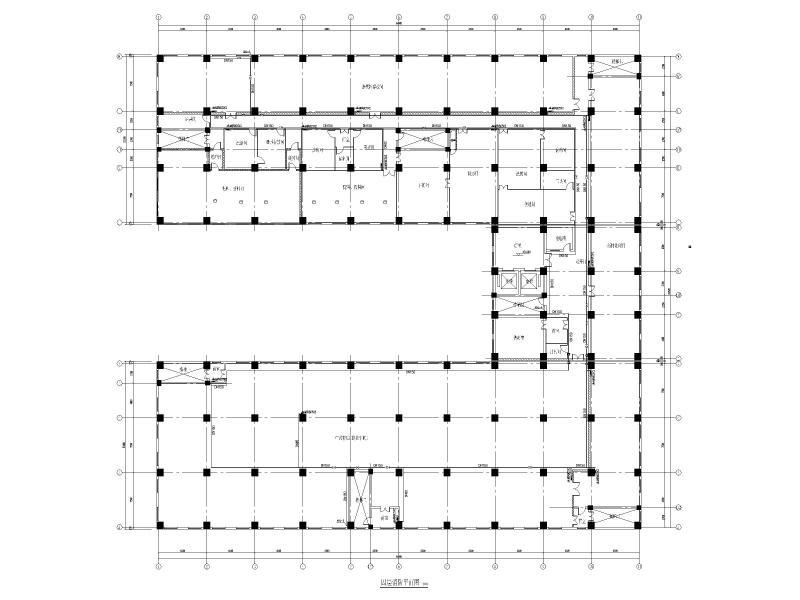

  • 给排水消防施工图纸 - 2
    给排水消防施工图纸 - 2

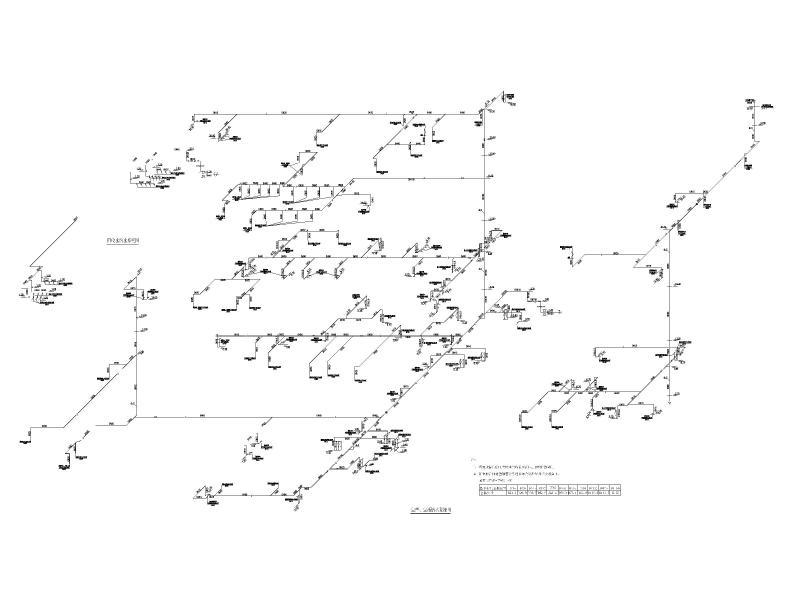

  • 给排水消防施工图纸 - 3
    给排水消防施工图纸 - 3

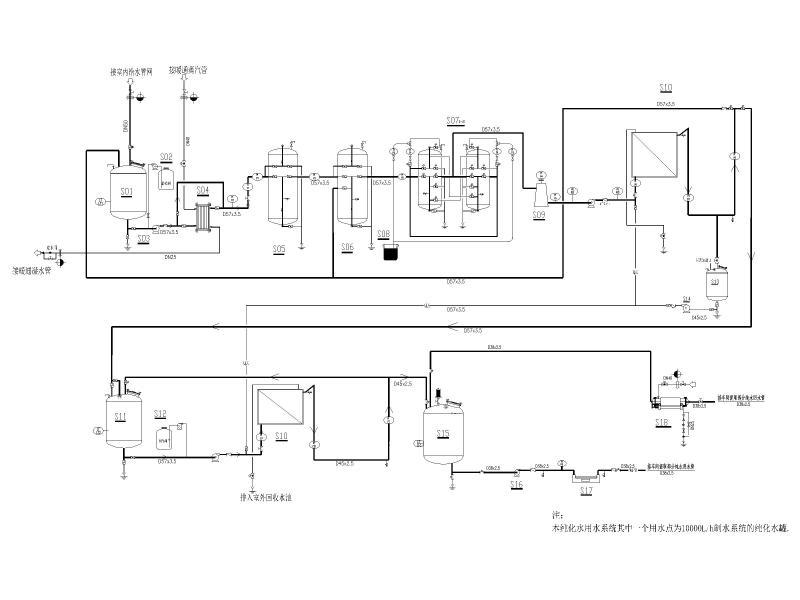

  • 给排水消防施工图纸 - 4
    给排水消防施工图纸 - 4

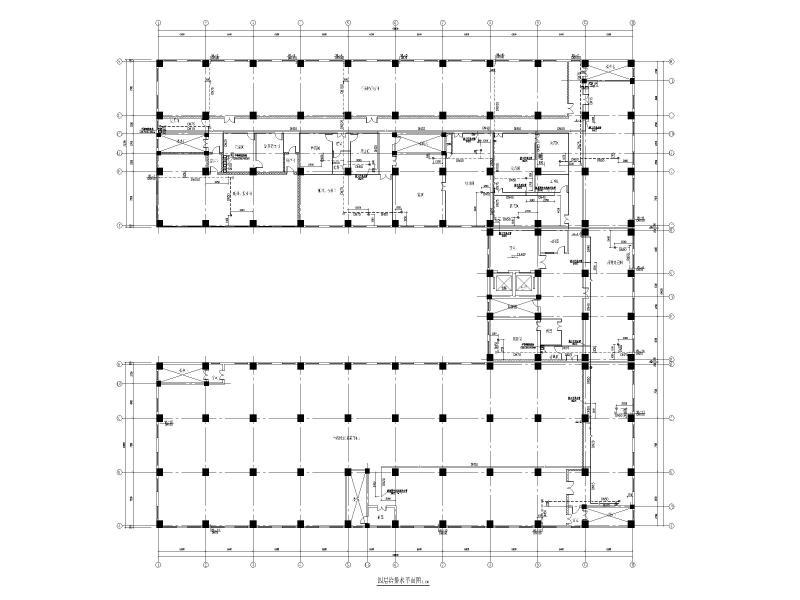

  • 给排水消防施工图纸 - 5
    给排水消防施工图纸 - 5
  • 给排水消防施工图纸 - 6
    给排水消防施工图纸 - 6
  • 给排水消防施工图纸 - 7
    给排水消防施工图纸 - 7
  • 给排水消防施工图纸 - 8
    给排水消防施工图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
