液氨站给排水消防设计施工cad图纸_消防平面图和系统图

0 主题	0 帖子	1477 积分

Rank: 8 Rank: 8

发表于 2020-10-5 20:56:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情该项目按消防用水量较大的储罐喷淋消防冷却计算，储罐喷淋用水量为15L/s。火灾延续时间为4小时。　　图纸内容包括：1.说明书 2.设备一览表 3.站区给排水及消防管线总平面布置图 4.液氨储罐喷淋管道布置图 5.罐区给排水平面图 6.消防水池平面和剖面及泵房平面和系统图

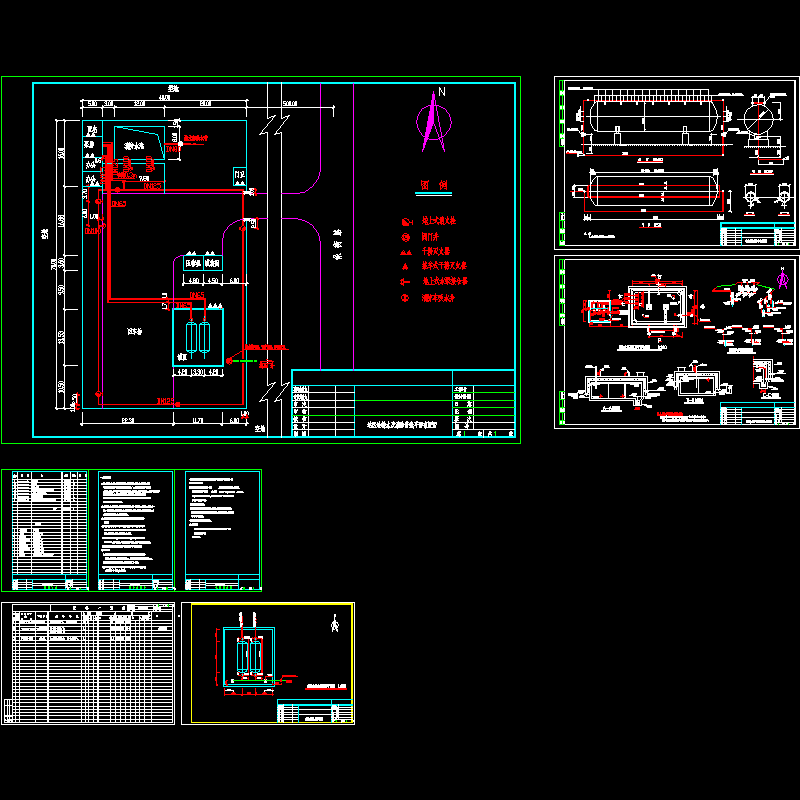

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

136.61 KB
