地上5层浴室给排水图纸和消防系统图,卫生间详图

0 主题	0 帖子	1304 积分

Rank: 8 Rank: 8

发表于 2020-10-14 20:09:23 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

本图纸内容包括：1.各层给排水及消防平面图 2.卫生间详图 3.屋顶给排水及消防平面图 4.设计说明 5.冷水系统图 6.热水系统图 7.污水系统图 8.消火栓系统图

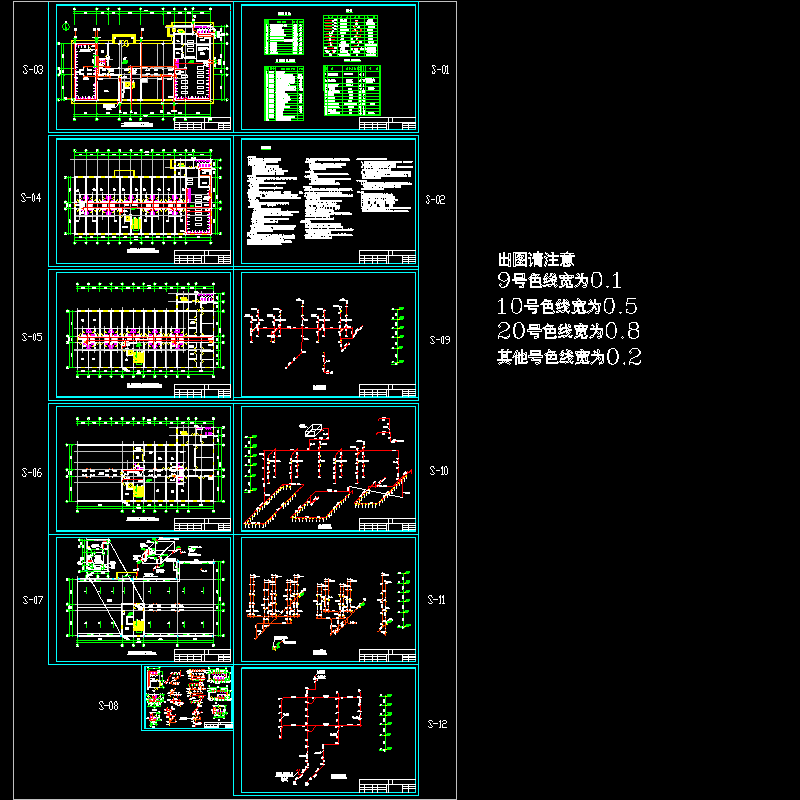

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

430.54 KB
