2、本图除标高以m计外，其余均以mm计。
3、该项目以室内地面标高为相对标高（即±0.00米），室外地面标高比室内地面低0.15m。给水管道标高为管中心标高，排水管道为管底标高。
4、管材选用：给水管道采用镀锌钢管，排水管道采用排水铸铁管。排水铸铁管管布置详见土建图纸。
5、管道连接：除标明以法兰连接外，其余给水管道均采用丝扣连接，排水管道采用承插式连接。
6、给水管道应在适当位置安装活接头，给水管道支撑及吊装置的间距和方式按相关规定执行。
7、因开水房及洗衣房无具体内部位置图，本图只预留给水接头。
8、淋浴器管道安装可参阅《给排水标准图集》99S304-128。
9、加压泵布置在底楼楼梯休息平台下，加压泵需作整体浇筑式底板，底板厚100mm.加压泵用膨胀螺栓固定。加压泵进出水管、加压泵底需安装减振装置。
10、水箱及水箱附属构件制作参见《给排水标准图集》S151，水箱用厚300mm的枕木支撑。水箱底与屋顶间距≥300mm.热水箱的保温应按相关规范执行。

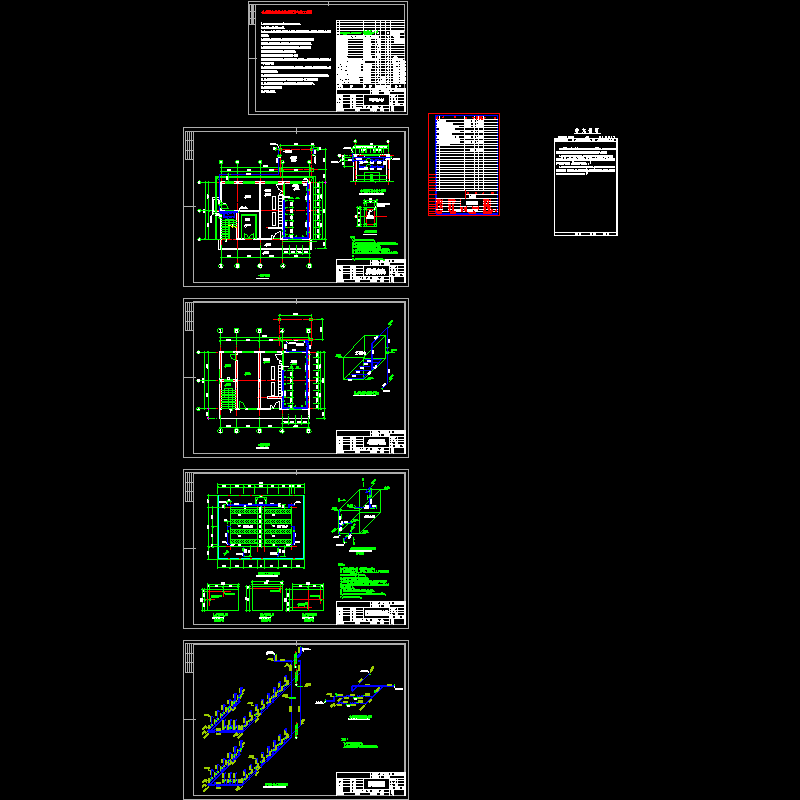

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
