办公楼及浴室通风空调CAD图纸(风机盘管系统)(dwg)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为XXX宽带通有限公司车间及办公楼通风、空调设计。本建筑物空调建筑面积车间为13498m，冷负荷1871.38KW,热负荷2002.84KW；浴室为602m，冷负荷为91.7KW，热负荷为149KW；办公楼为1918m，冷负荷为174.2KW，热负荷为209.4KW。冷热媒参数为：夏季供回水温度 7/12°C，冬季供回水温度45/40°C，冷热媒均由厂区空调机组提供。本建筑物空调方式为：车间为空调室内机管道送风，一次回风加新风系统；浴室为空调室内机管道送风，全新风系统；办公楼为空调风机盘管系统，新风通过窗门渗透获得，排风为无组织排风。

第 1 张图

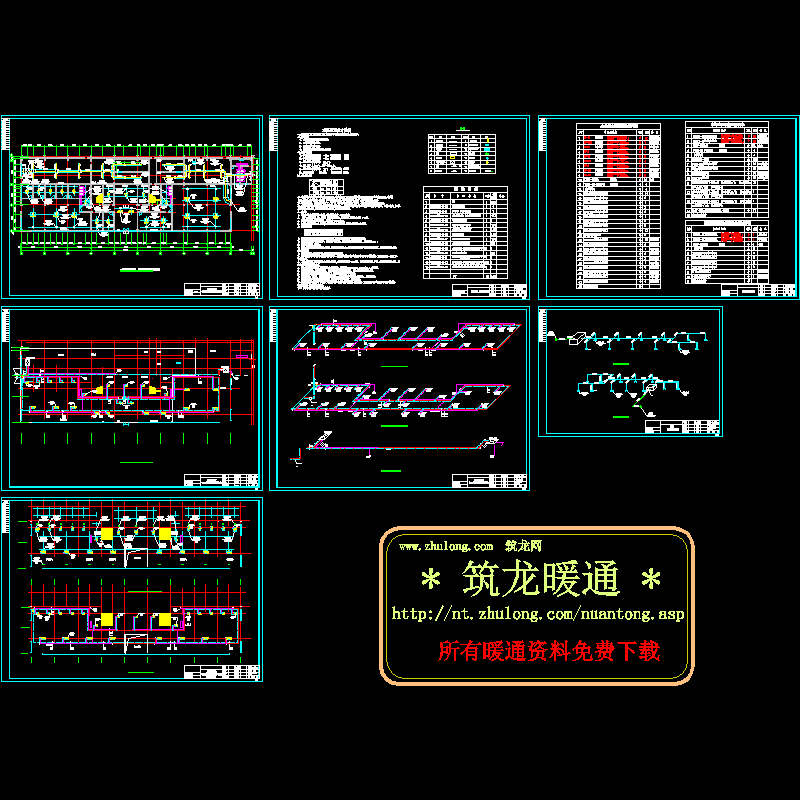

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
