15层商住楼给排水CAD施工图纸(公共建筑)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,办公
• 建筑高度类型：高层建筑
• 建筑设计面积：15304平方米
• 建筑地上层数：15层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 供水分区：无
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,泵房,卫生间,集水坑

附件详情

本建筑是集商场、住宅为一体的商住楼。建筑高度46.400米。其中地下一层、二层为车库及设备用房，地下二层局部战时为六级人防，地上一层为商场，二层为办公室，三至十五层为住宅，属二类高层公共建筑。

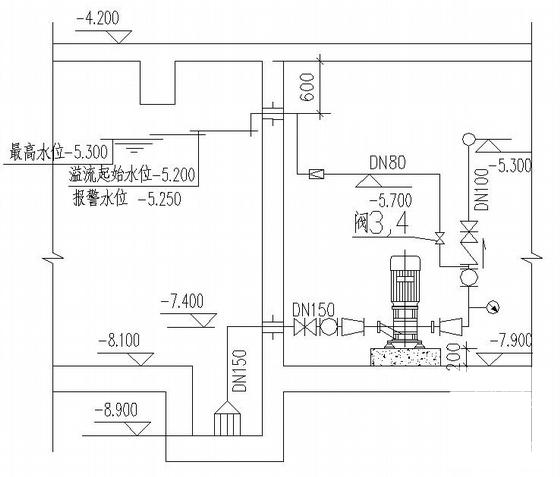

第 1 张图

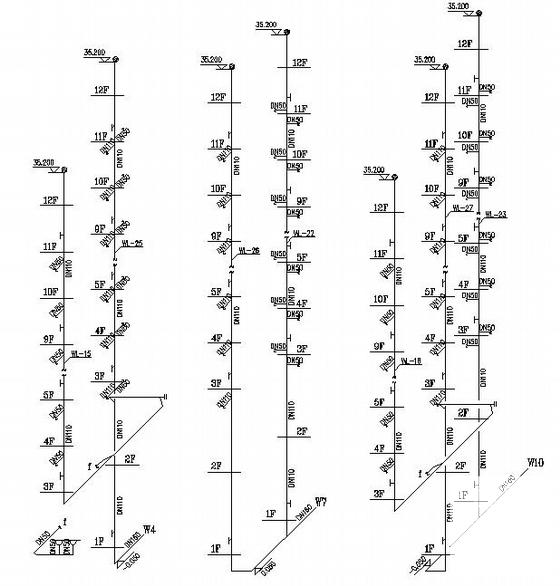

第 2 张图

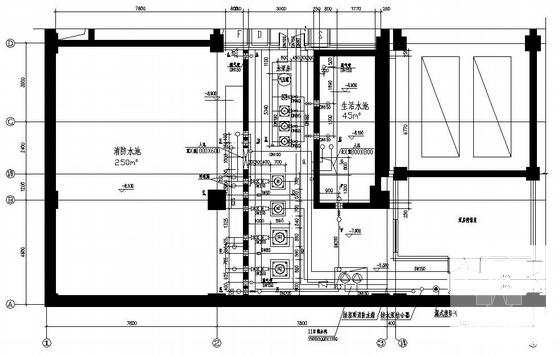

第 3 张图

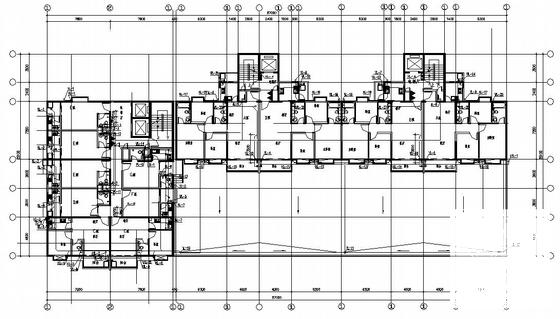

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
