一份高层商住楼给排水CAD施工图纸（2栋楼）

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑地上层数：33层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：48张
• 设计年代：近代
• 地下室用途：人防
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统, 喷淋系统, 灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水, 变频供水, 分区供水, 无负压供水
• 供水分区：三区
• 排水体制：污废合流, 雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱
• 项目所在地：陕西

附件详情

• 设计说明及图例
• 地下一层~二层自喷平面
• 地下一层~三十三层给排水平面
• 一层~三十三层住宅给水支管平面
• 低区消火栓管道透视
• 高区消火栓及自喷管道透视
• 给水管道透视
• 排水管道透视
• 人防给排水管道透视
• 凝结水及雨水管道透视

附件详情

本稿件为[陕西]高层商住楼给排水施工图纸（含2栋楼），工程为一座商住楼，沿街一、二层为商铺，住宅部分为三十三层，地下室设有人防工程。设计范围：给水系统、排水系统、热水系统、 消防系统 。
，共48张图纸。

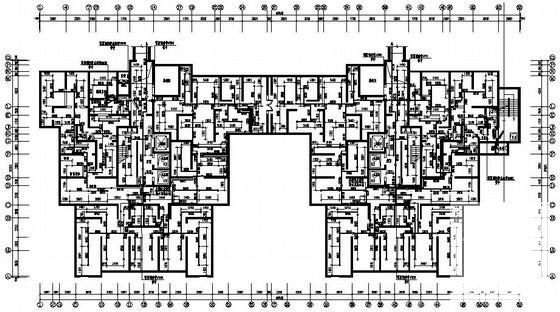

一层自喷平面

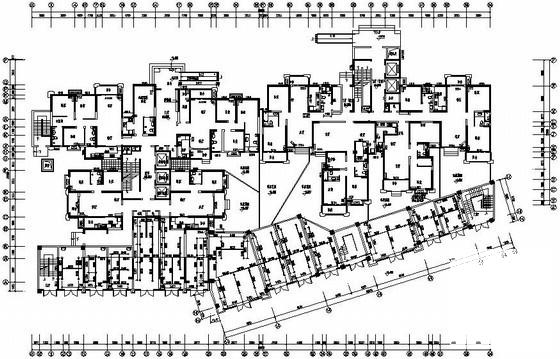

地下一层自喷平面

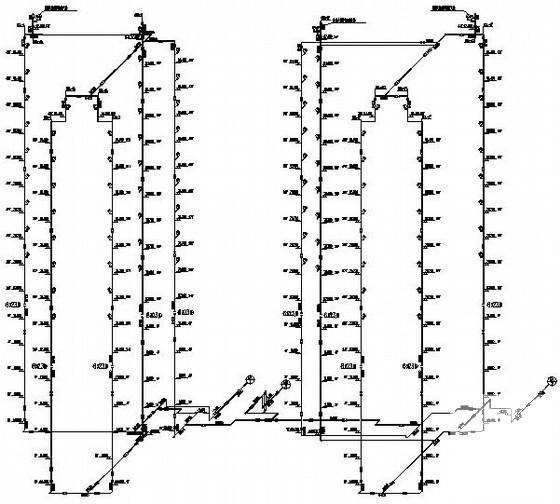

高区消火栓管道透视

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
