一份11层小区商住楼给排水消防CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：9069.46平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：76张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 大样节点：泵房,卫生间
• 项目所在地：四川

附件详情

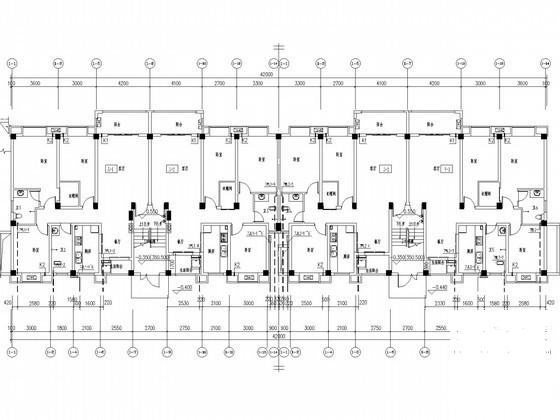

• 给排水平面图
• 厨卫大样图
• 给水系统图
• 排水系统图
• 集水坑排水系统原理图
• 喷淋系统原理图
• 消火栓系统原理图
• 消防泵房大样图
• 喷淋平面图
• 给水系统图
• 空调凝结水与雨水系统原理图
• 污水系统原理图
• 卫生间详图
• 污水管网高程表
• 雨水管网高程表

附件详情

该项目为普通住宅楼，地下为停车库、设备房，地上1层为商铺，2~11层为住宅，总建筑面积为9069.46平方米，建筑高度33.95米，耐火等级为二级。设计范围：室内外给排水、消防、空调凝结水及雨水系统。
，共76张。

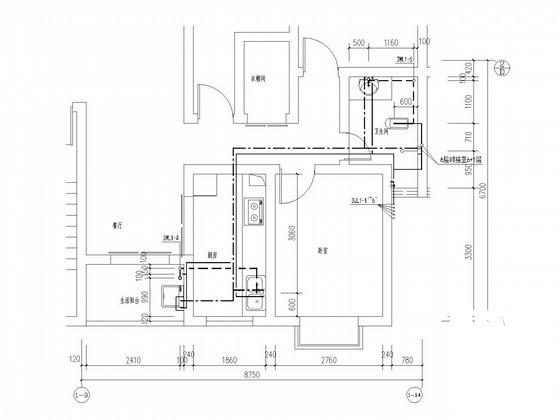

厨卫详图

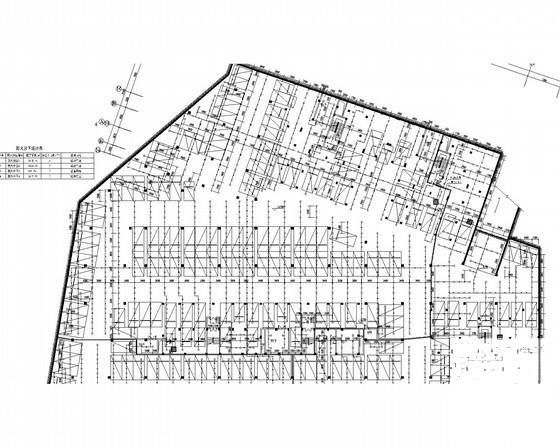

地下喷淋平面图

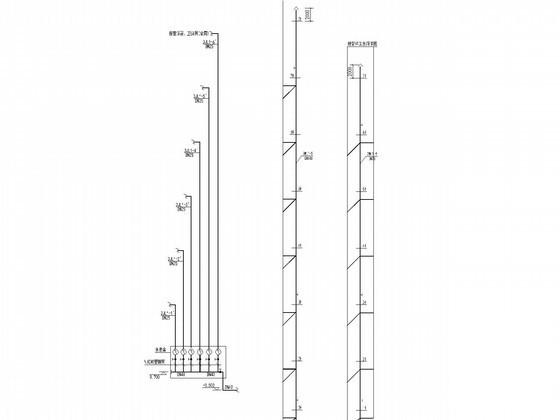

污水系统图

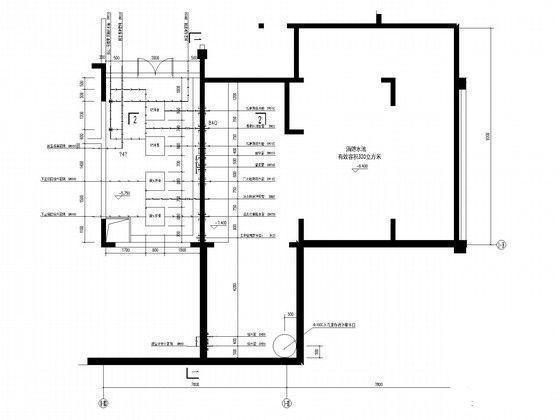

消防泵房大样图

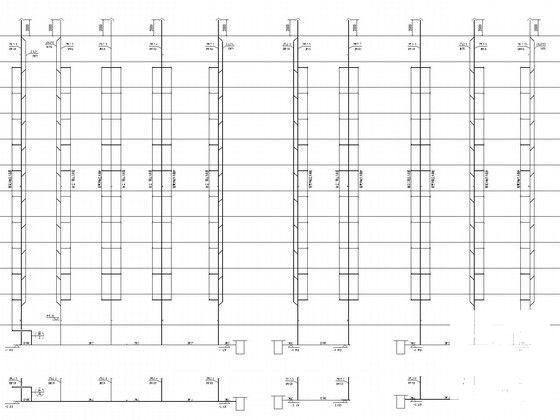

给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
