一份二类15层商住楼给排水消防CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：20000平方米
• 建筑地上层数：15层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：无负压供水
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间
• 项目所在地：湖南
• 附件设计说明：有
• 建筑类别：住宅,商业

附件详情

• 设计说明

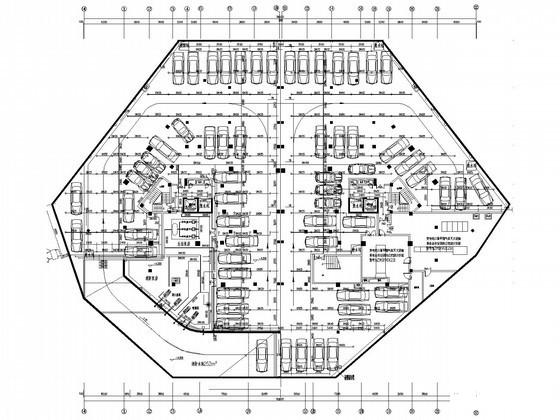

• 给排水及消防平面图
• 喷淋 平面布置图
• 生活给水及 消防系统 平面图
• 排水系统图
• 压力排水系统及户型给水支管系统图

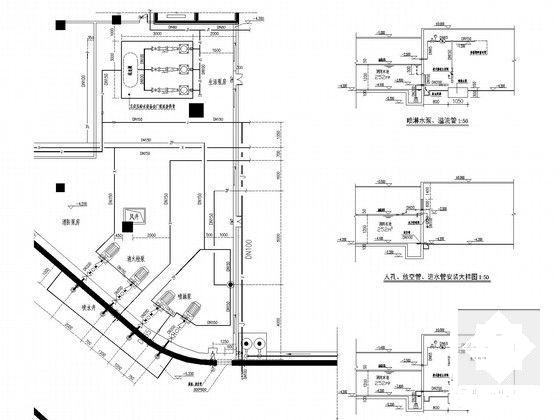

• 消防泵房及生活泵房大样图
• 卫生间及厨房给排水大样图

附件详情

总建筑面积约为2万平米，共十五层，地下一层为车库，地上一层、二层为商业，三至十五层为住宅，该建筑属于二类商住楼。设计范围包括给水、污水、雨水及空调冷凝水、消火栓、自动喷水灭火系统。
，共20张。

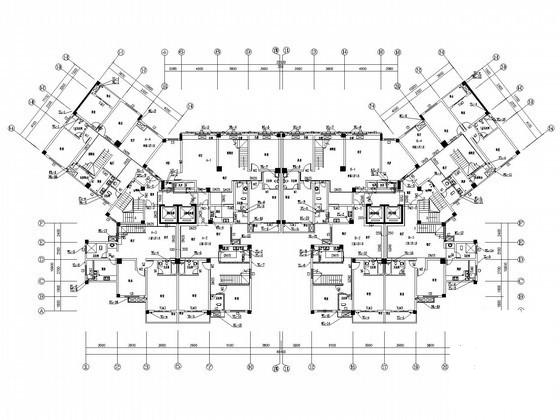

给排水平面图

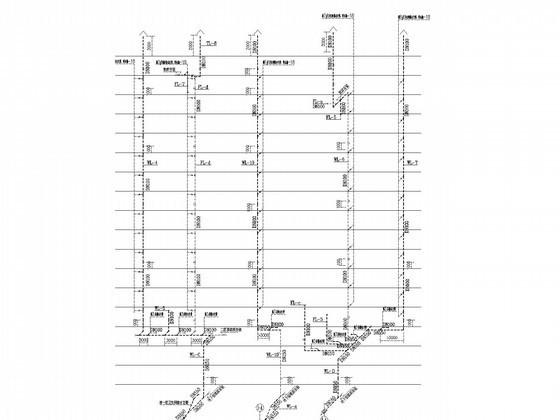

排水系统图

消火栓安装详图

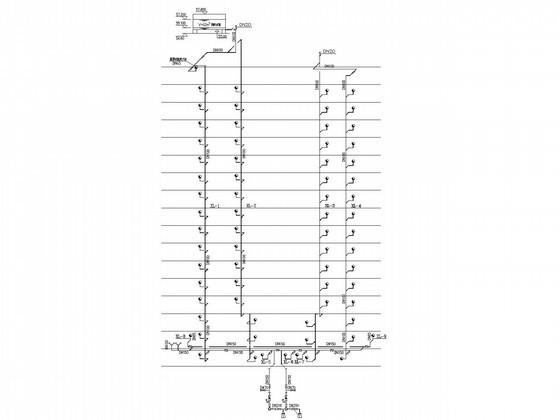

消防系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
