一份26层商住楼给排水消防CAD施工图纸(卫生间详图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：26层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：29张
• 设计年代：近代
• 地下室用途：车库
• 消防设计：室外消火栓系统,室内消火栓系统,雨淋系统
• 供水分区：四区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：陕西

附件详情

• 给排水管道平面
• 给水管道系统图
• 排水管道系统图
• 压力排水及雨水管道系统图
• 消防管道系统图
• 自喷管道系统图，设备表
• 消防水箱展开留洞图
• 水泵房详图及卫生间详图
• 给水管道 节点详图
• 污水管道总平面图
• 雨水管道总平面图

附件详情

1.该项目属于一类高层商住楼。
2.该项目 消防系统 包括消火栓系统、自动喷水灭火系统及建筑物灭火器配置设计。
3.生活排水：卫生间排水采用单立管苏维脱排水方式

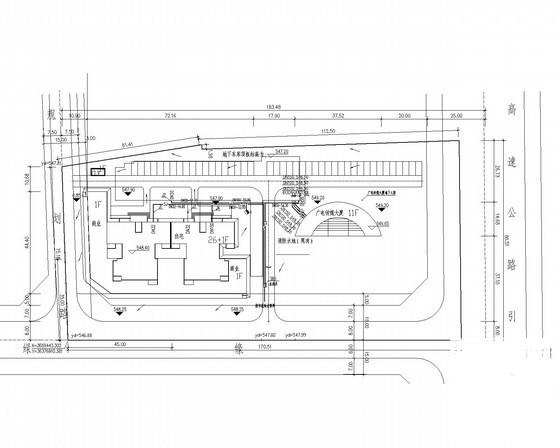

给水管道总平面图

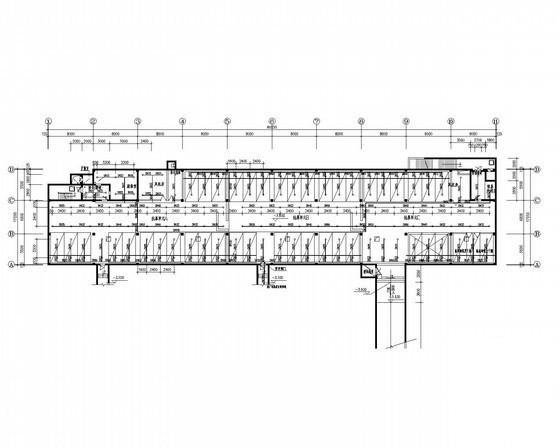

地下车库自喷管道平面图

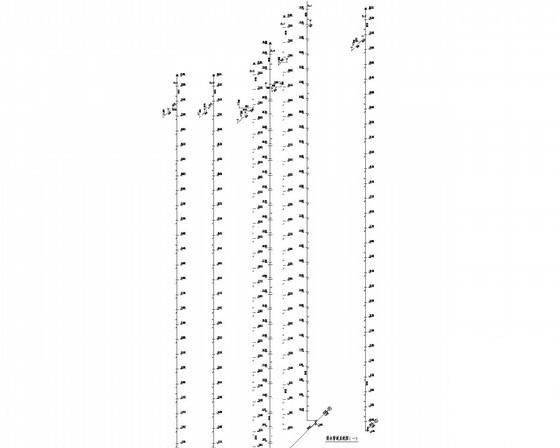

排水管道系统图

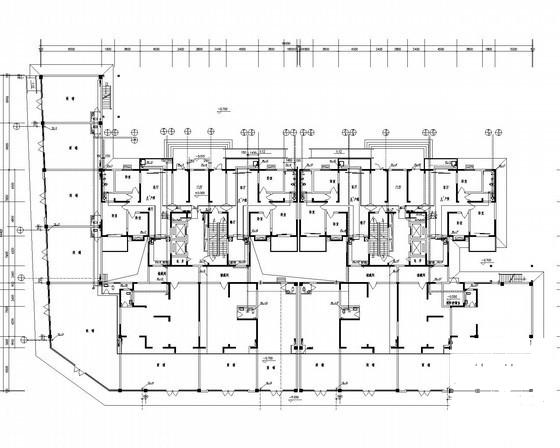

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
