一份6层商住楼给排水及消防CAD施工图纸(室外雨水系统)

ff6677 · 发表于 2020-2-16 15:21:41

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
建筑类别：住宅
建筑高度类型：多层建筑
建筑地上层数：6层
图纸设计深度：施工图
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,消防排水
消防设计：室外消火栓系统
排水技术：重力排水
消火栓用水量室外(L/S)：20
项目所在地：重庆

附件详情

一、项目概要及设计范围

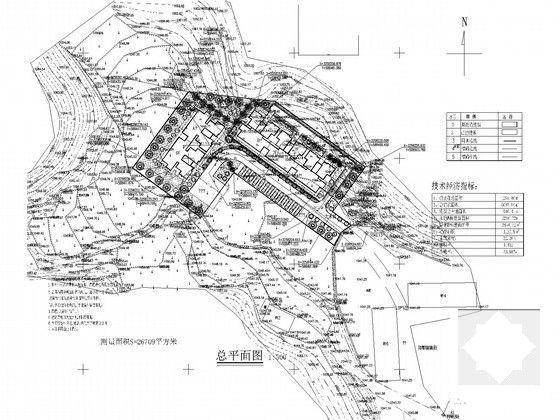

该项目一至六层均为住宅；小区外市政道路均有给排水管网。
本建筑的给排水及消防给水设计。

二、系统设计

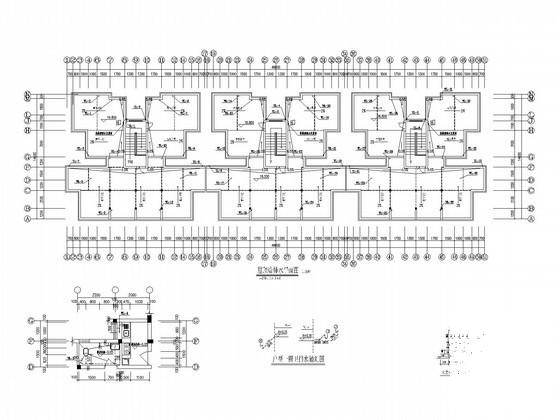

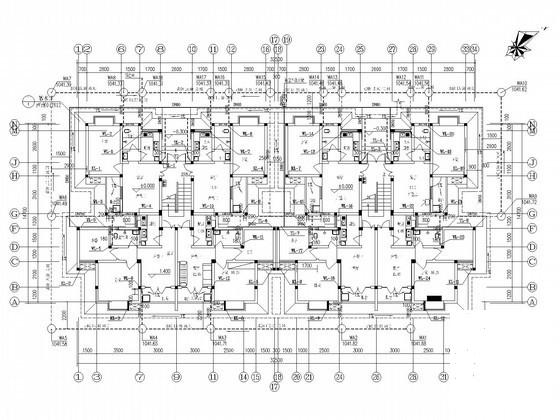

1.室内给水系统
利用市政压力直接供水。最高日生活用水量：33.97m3/d；最高日生活污水量：30.41m3/d；最大时生活用水量: 3.52m3/d；最大时生活污水量：3.17m3/d；

2.室内排水
生活污、废水系统概况和控制：采用污废水合流制，污废水均为重力流排入室外。

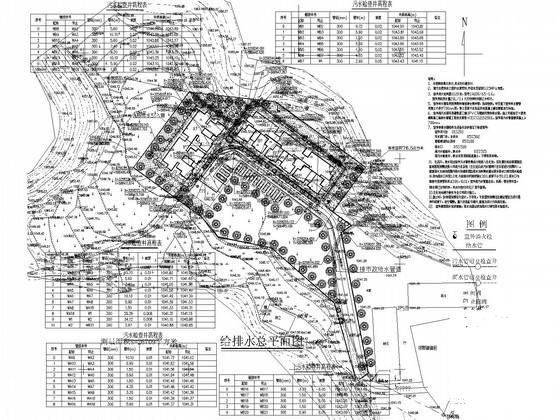

雨水系统采用雨、污分流制，重力流雨水排水系统，3年设计重现期，暴雨强度为3.82L/S·100m2，屋面雨水采用87型雨水斗，采用重力流排至室外雨水系统。

3. 消防系统
室外消防系统设计水量为20L/S;满足火灾延续时间2h。

4.灭火器配置
该项目住宅按A类火灾轻危险级设置灭火器.该项目各层均设手提式磷酸铵盐干粉灭火器。一层至顶层各设置点设2瓶装药3Kg的磷酸铵盐干粉。
