一份28层商住楼给排水消防CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：16966.59平方米
• 建筑地上层数：28层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：23张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：三区
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 大样节点：泵房,卫生间
• 项目所在地：广西

附件详情

• 给排水施工图 设计总说明
• 给排水平面图
• 给水原理图
• 消火栓原理图
• 排水原理图
• 雨水及空调冷凝水排水原理图
• 厨房、卫生间排水大样图
• 喷淋平面图
• 污水系统原理图
• 给水系统原理图
• 消火栓系统原理图
• 自动喷淋系统原理图
• 排水系统原理图
• 水泵房大样图

附件详情

建筑高度为79.10米，地上28层，地下1层，建筑分类为一类高层普通住宅，总建筑面积为16966.59平方米。设计范围：该资料范围包括红线以内的单体室内给水排水、消防等管道系统、建筑灭火器布置。
，共23张。

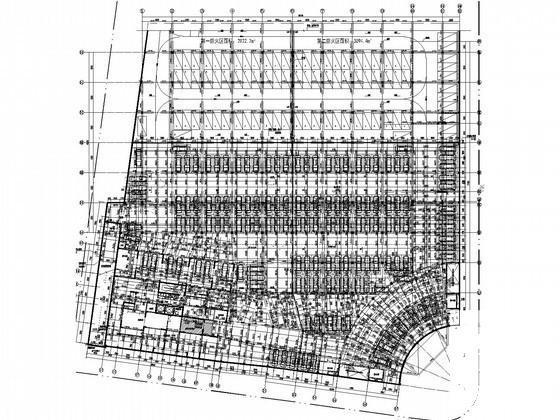

地下喷淋平面图

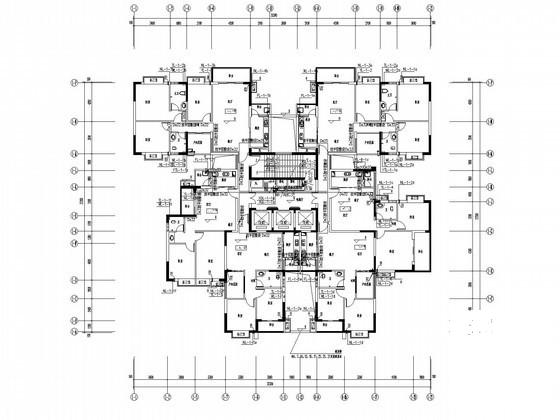

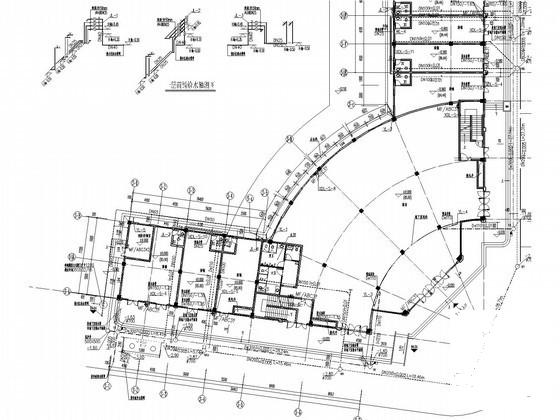

给排水平面图

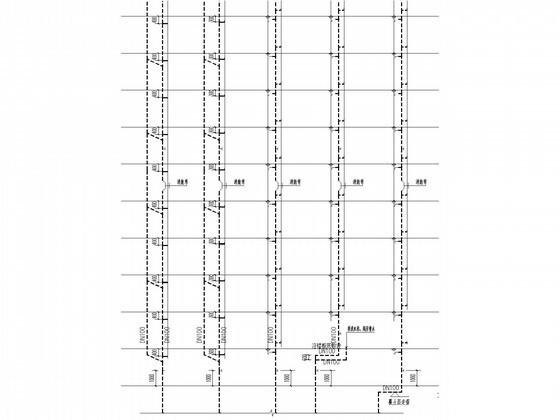

排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
