一份17层商住楼给排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：10558平方米
• 建筑地上层数：17层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水,无负压供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 特殊系统：太阳能热水系统
• 热水供应方式：集中热水供应
• 项目所在地：山东

附件详情

• 设计说明
• 地下二层给排水、消防平面图
• 地下二层自喷平面图
• 地下一层给排水、消防平面图
• 地下一层自喷平面图

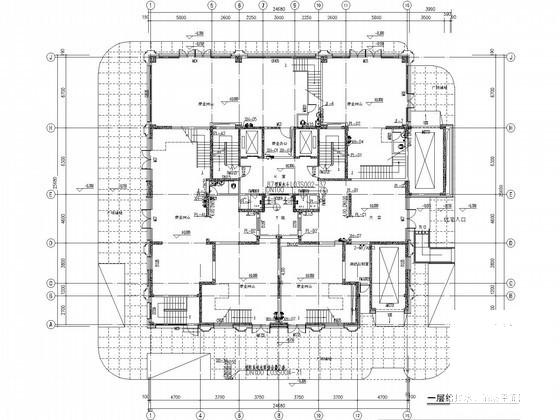

• 一层给排水、消防平面图
• 一层自喷平面图
• 二层给排水、消防平面图
• 二层自喷平面图
• 三-十七层给排水、消防平面图
• 机房层给排水、消防平面图
• 屋顶给排水平面图
• 3-17层给排水大样图
• 管井大样图
• 给水系统图
• 热水系统图
• 太阳能运行原理图
• 消火栓系统图
• 排水系统图
• 户型大样图

附件详情

项目概要：本项目位于山东省青岛市，项目西侧为规划二期建设地块。地上十七层（一、二层为商业网点，三-十七层为住宅），地下二层车库。建筑面积10558.24m^2,建筑高51.90m。
设计范围：商住楼给水系统 排水系统 消火栓系统 自动喷淋系统
，共计21张

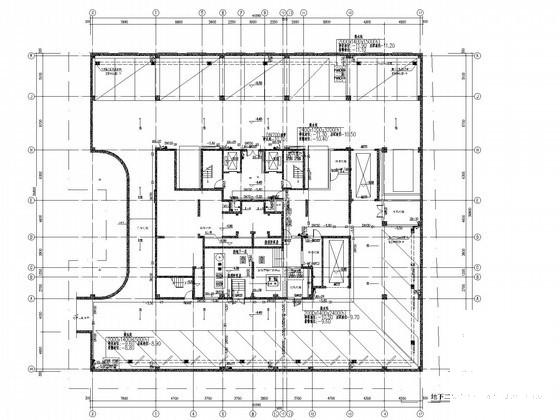

地下二层给排水、消防平面图

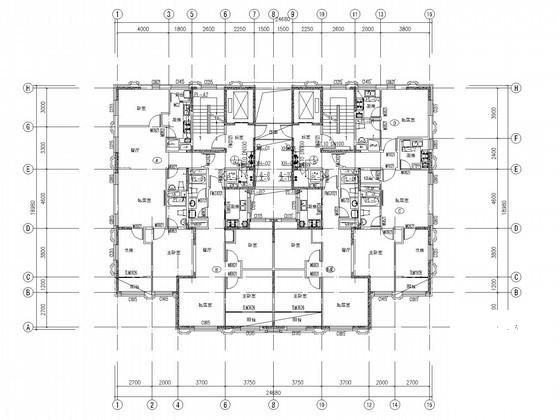

标准层给排水平面图

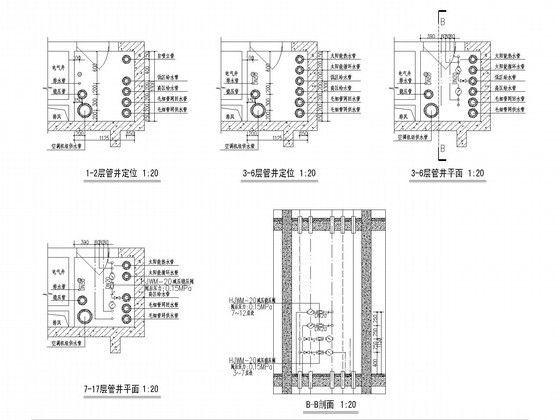

管井大样图

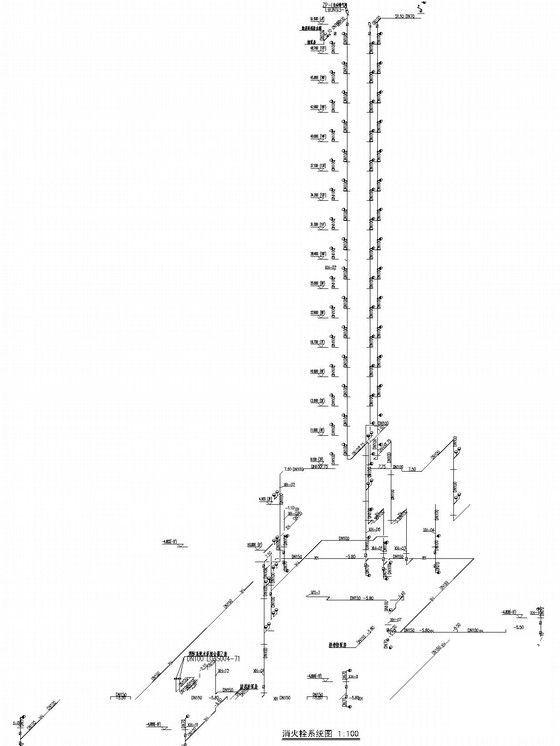

消火栓系统图

给排水系统图

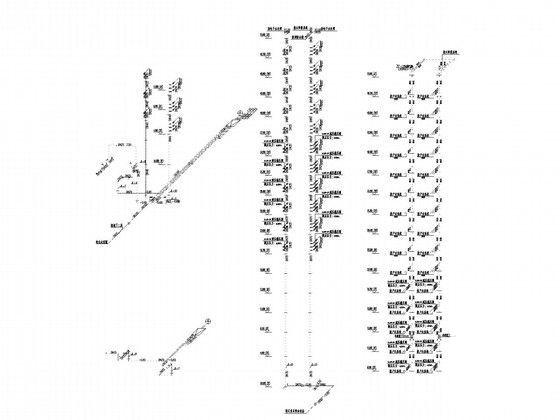

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
