一份16层商住楼给排水消防CAD图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅建筑, 商业建筑
• 建筑层数：高层建筑
• 建筑高度：49.9m
• 地上楼层：16层
• 地下楼层：1层
• 设计阶段：施工图设计
• 供水方式：市政供水, 高位水箱
• 供水分区：三区
• 污废水排水体制：合流
• 设计内容：给水系统, 污水排水系统, 消火栓系统, 喷淋系统
• 地下室：车库, 仓储
• 设置场所火灾危险等级：中危险级Ⅱ级
• 参考图纸：20-50张

附件详情

贵州某高层给排水及消防全套图纸，本栋建筑为商住楼，属于二类高层建筑，共16层，建筑总高度为49.9米。地下室为消防水池、泵房、配电室、地下车库等，一层为商铺和其他用房，二层为办公用房，三层为架空绿化层及其他用房，四至十六层为住宅。

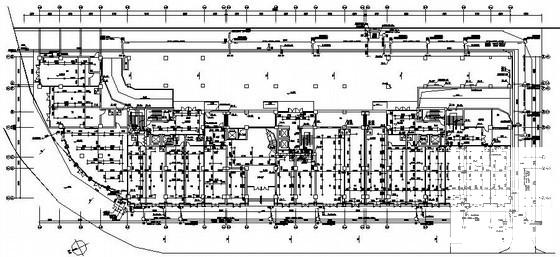

第 1 张图

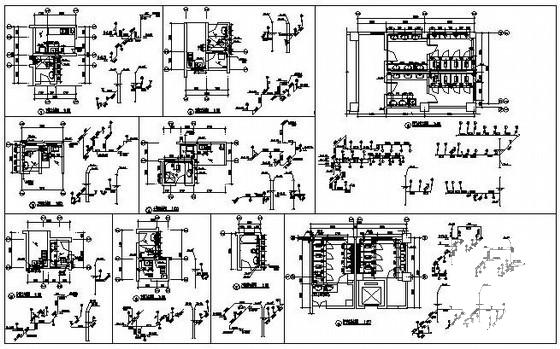

第 2 张图

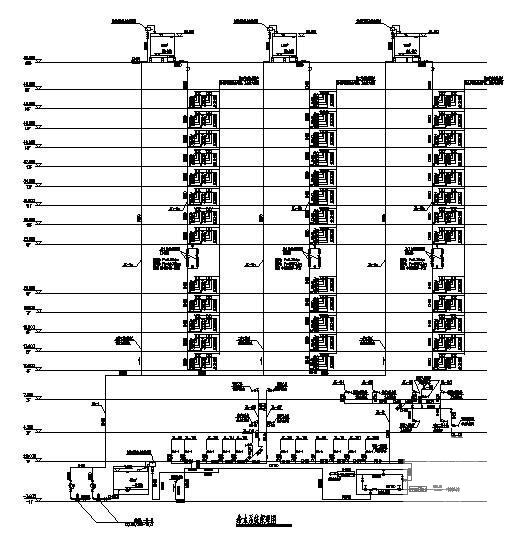

第 3 张图

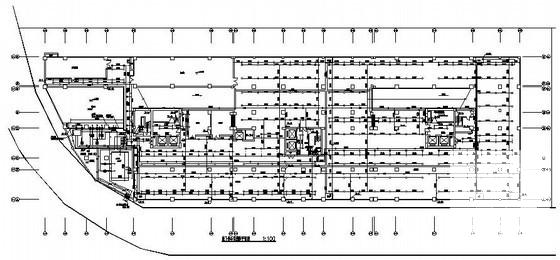

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
