一份26层商住楼给排水消防CAD施工图纸（冷凝水）

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅, 商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：26层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：20张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 消防设计：室外消火栓系统, 室内消火栓系统, 喷淋系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20

附件详情

• 给排水设计说明
• 喷淋系统原理图
• 卫生间大样图
• 排水平面图
• 给水平面图
• 给水系统原理图
• 雨水、冷凝水系统原理图
• 排水系统原理图
• 消防系统 原理图

附件详情

1、该项目为25层住宅楼，地下一层为非机动车库，地下二层为机动车库，建筑高度74.30米。
2、设计内容包括室内生活给排水系统、雨水系统、消火栓给水系统、自动喷水灭火系统、建筑灭火器的配置。
，共20张。

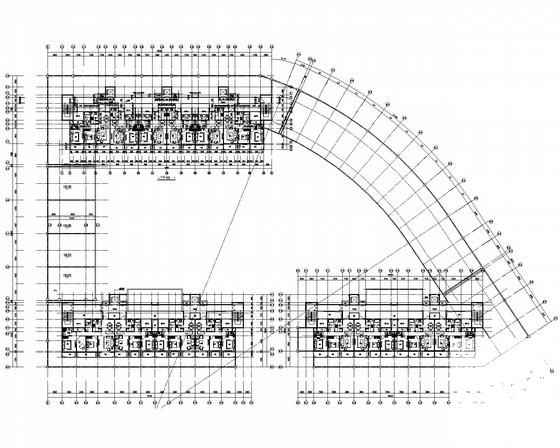

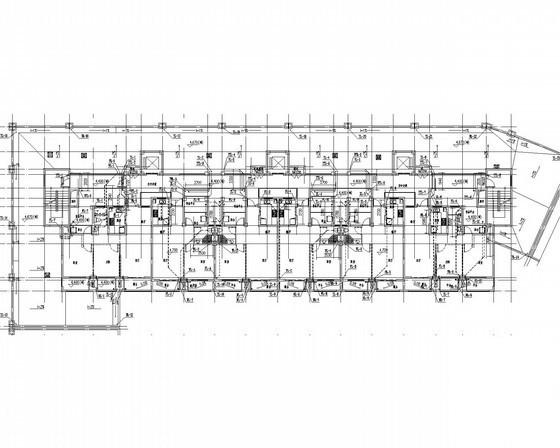

排水平面图

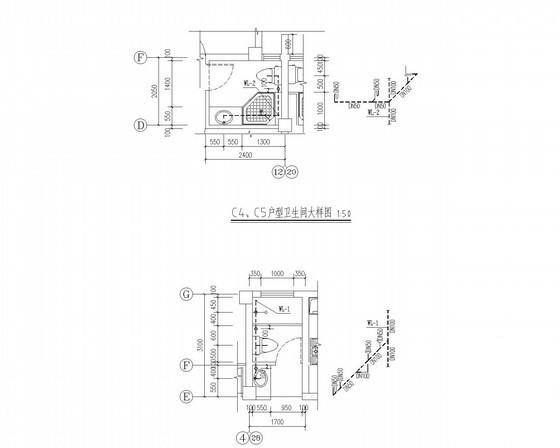

卫生间大样图

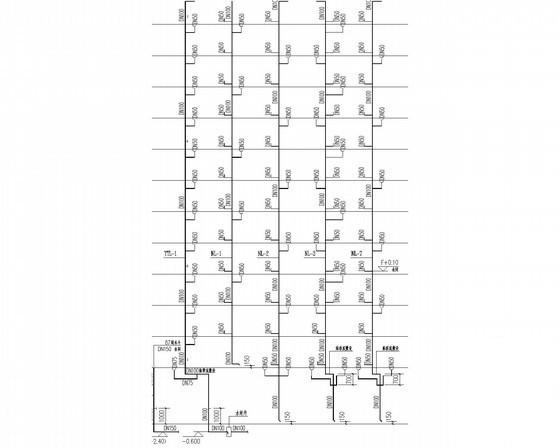

雨水、冷凝水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
