一份41层一类高层住宅楼给排水消防CAD施工图纸（冷凝水系统）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：41层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水分区：四区以上
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 项目所在地：江西

附件详情

• 给水系统图
• 消火栓系统图
• 喷淋系统图
• 废水系统图
• 污水系统图
• 冷凝水系统图
• 雨水系统图
• 给排水消防平面图
• 室内给排水设计施工说明
• 户型大阳台

附件详情

该项目为41层一类高层住宅，设计范围包括红线以内的给排水管道及构筑物，具体还有室内给水系统，污水系统，雨水系统，空调冷凝水系统及消火栓系统，自动喷水灭火系统及移动式灭火器系统。
，共15张。

给排水系统图

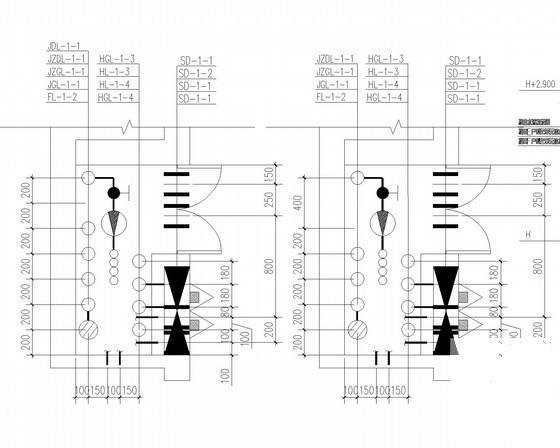

管井大样图

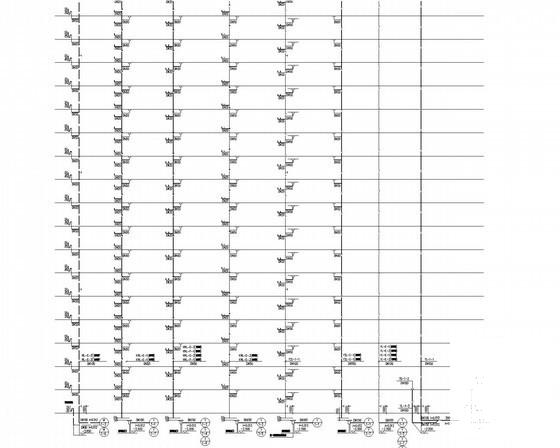

污水系统图

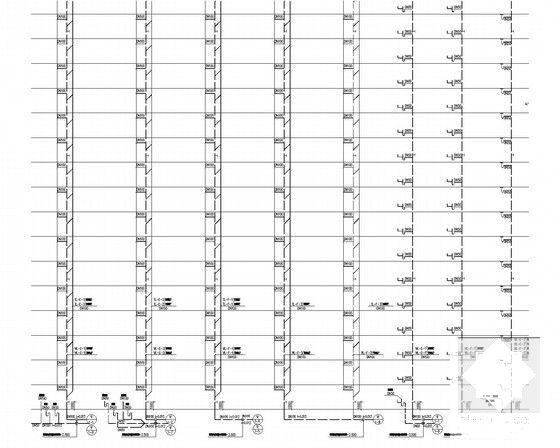

冷凝水雨水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 15:20:21上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
