一份高层住宅楼给排水及消防设计CAD施工图纸（自动喷淋）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑

附件详情

• 设备表
• 设计总说明

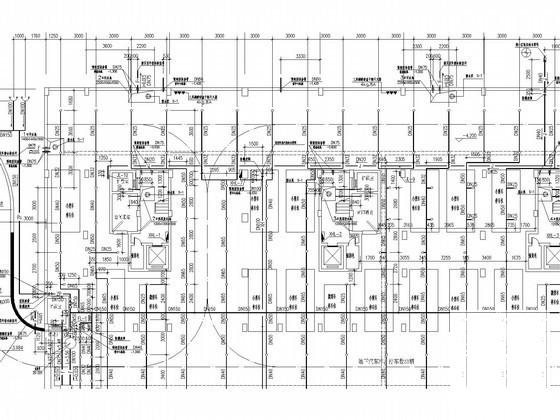

• 给排水平面图
• 消防给排水系统图
• 给水系统图
• 排水系统图
• 厨房卫生间排水大样图
• 地下室污废水池大样及排水系统图

附件详情

一、项目概要：
该项目系住宅楼,地下一层平时为汽车库（耐火等级为中危险 级），战时为防空室,地上部分十一层.
二、设计范围：
该楼生活给水系统、排水系统、 消防系统 、生活消防水泵房;根据业主方要求:给水配管接至厨房、卫生间留接口。
三、系统：
给排水系统
消防给水系统
自动喷淋系统
共19张。

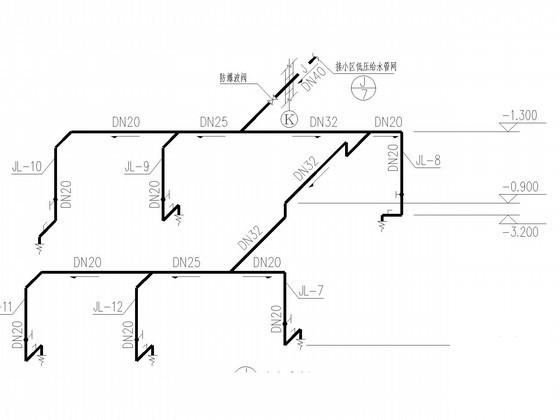

给水系统图

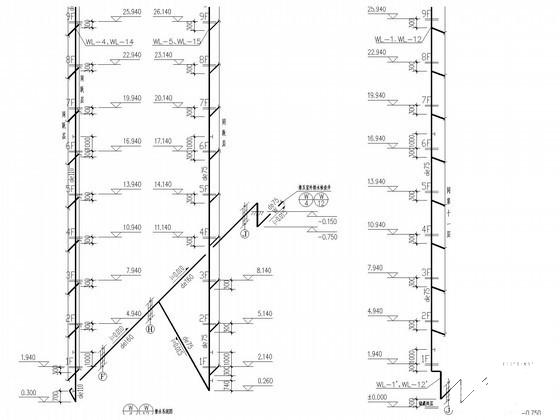

排水系统图

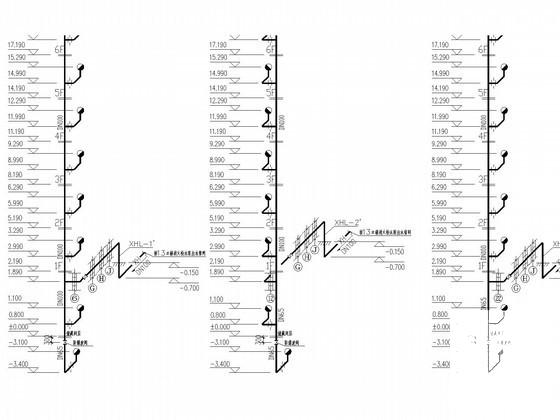

消防给水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
