一份高层综合楼给排水CAD施工图纸（多图纸）(自动喷淋灭火系统)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度：高层建筑
• 地上层数：24层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 项目地址：湖北

一、设计说明

1.本楼为二十四层办公楼:其中地下层及一层为车库及设备用房.二层为商场.三~十层为大开间办公.十一~二十四层为公寓式办公.生活及消防泵房设计与A座合用,位于A座地下室内.

2.给水系统及用水量:

a.生活给水系统:本楼生活最高日用水量为222.0m/d.

水泵--水箱联合供水,供水方式为上行下给,并在十一层经减压阀减压.

b.室内消火栓给水系统:室内40l/s 消防初期十分钟用水由屋顶生活消防水箱(Vf=21m )供给.室外消防用水量30l/s 室外消火栓设置及室外消火栓系统设计详见图.

c.自动喷淋灭火系统:用水量为26/s.

3.设计范围:生活给水系统.消防给水系统及排水系统.雨水收集及排放详见建施图.

二、图纸展示

给排水总平面

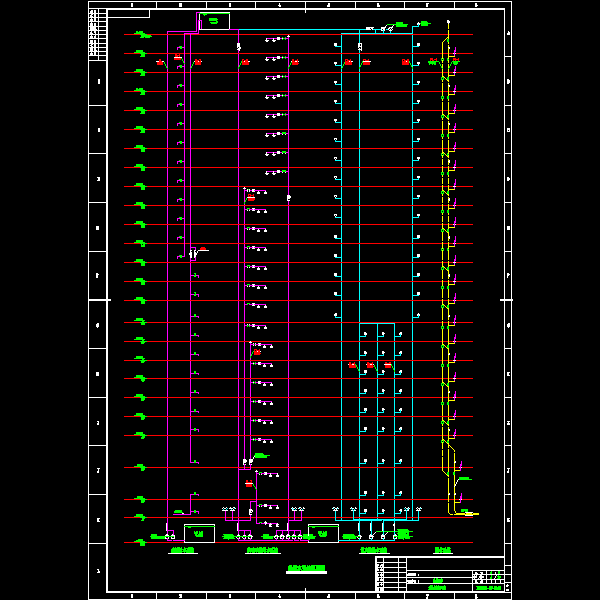

排水系统图

给水支管系统图，厨房、卫生间排水大样图

水池、泵房

自动喷淋平面图

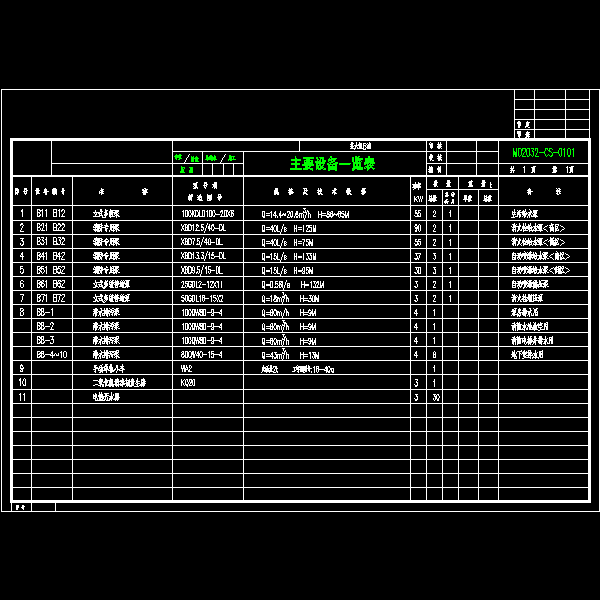

cs-0101.dwg

cs-0102.dwg

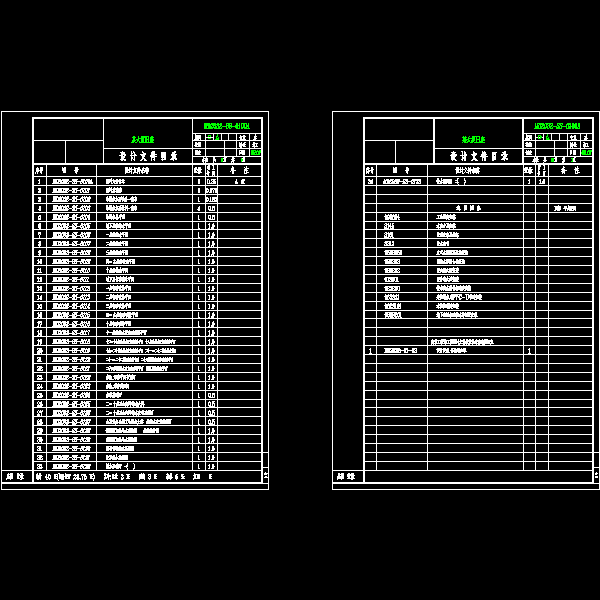

ss-0100.dwg

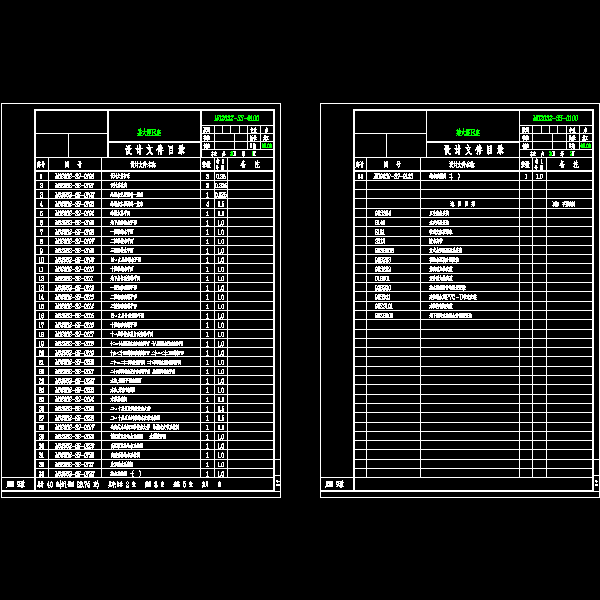

ss-0100a.dwg

ss-0101.dwg

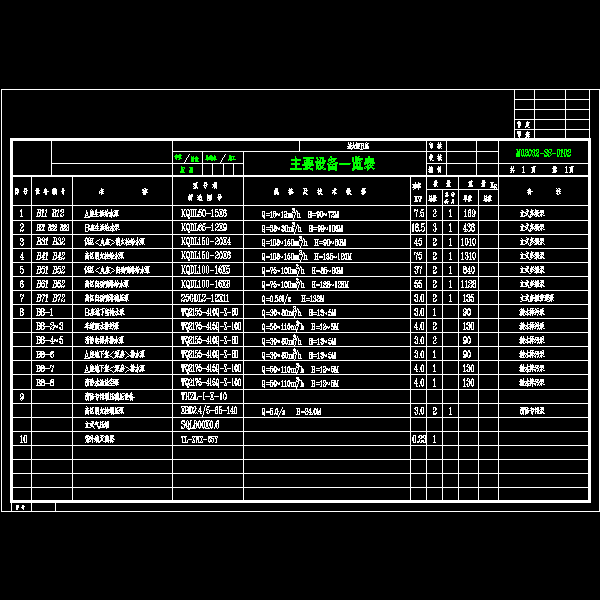

ss-0102.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
