一份一类高层医院建筑给排水消防CAD施工图纸(自动喷淋系统图)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：41709平方米
• 建筑地上层数：13层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水体制：污废合流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：30
• 大样节点：水箱,泵房
• 项目所在地：重庆

附件详情

• 室外管网总平面图
• 设计说明
• 冷水系统图
• 热水系统图
• 排水系统图
• 消火栓给水系统图
• 自动喷淋系统图
• 给排水平面图
• 机房、水箱间大样图
• 水池、泵房大样图

附件详情

该项目由车库、设备房、供应室、办公、医技用房、门诊部、手术部、住院部等组成，地下一层、地上十三层，建筑高度为 49.90 米，属一类高层医院建筑，总建筑面积 41709 平方米。
设计范围包括：建筑物内的给水排水、消防等管道系统及小型给水排水构筑物。包括生活冷水系统、热水系统、雨污水系统、消火栓给水系统、自动喷淋系统、自动灭火装置和灭火器配置设计。
，共27张。

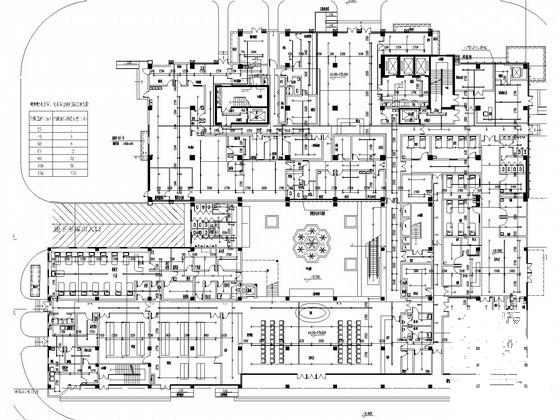

给排水平面图

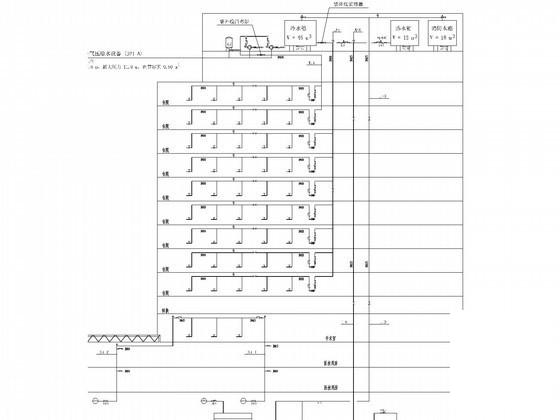

生活冷水系统图

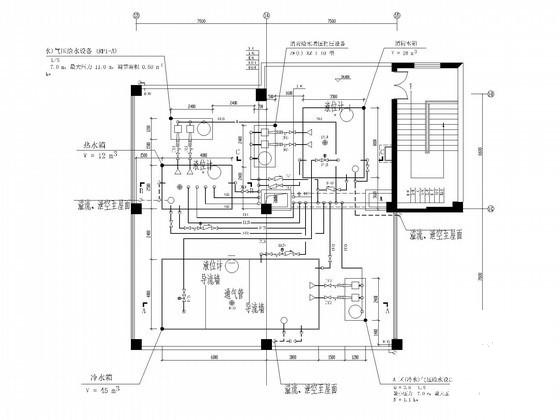

水箱间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 15:20:30上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
