设计说明：有
-
建筑类别：酒店
-
建筑高度：多层建筑
-
建筑面积：10848.5平方米
-
地上层数：4层
-
地下层数：1层
-
图纸设计深度：施工图
-
参考图纸：33张
-
设计年代：近代
-
地下室用途：车库
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
-
供水方式：市政供水
-
排水体制：污废合流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：15
-
大样节点：水泵,卫生间
-
项目地址：上海
附件详情
-

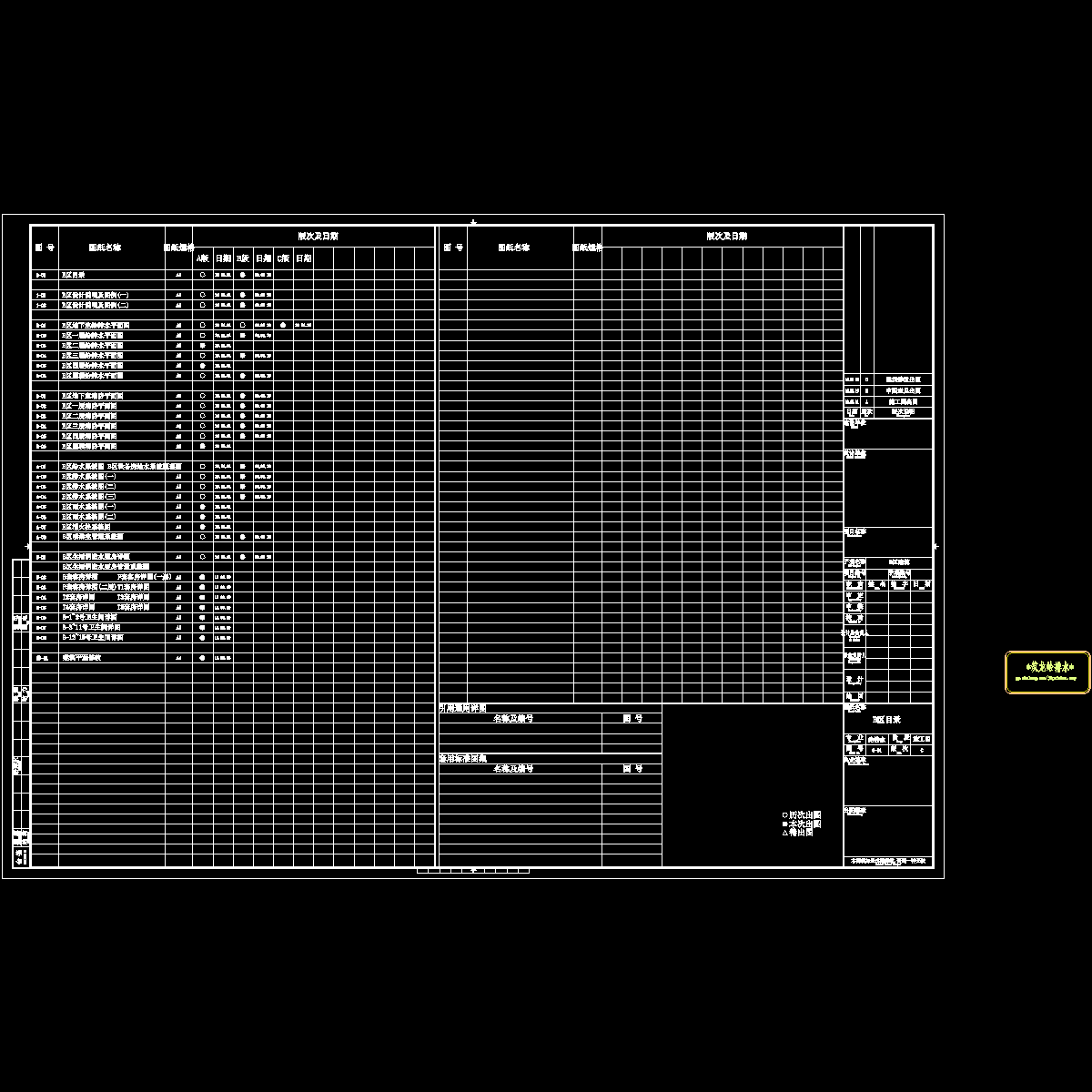

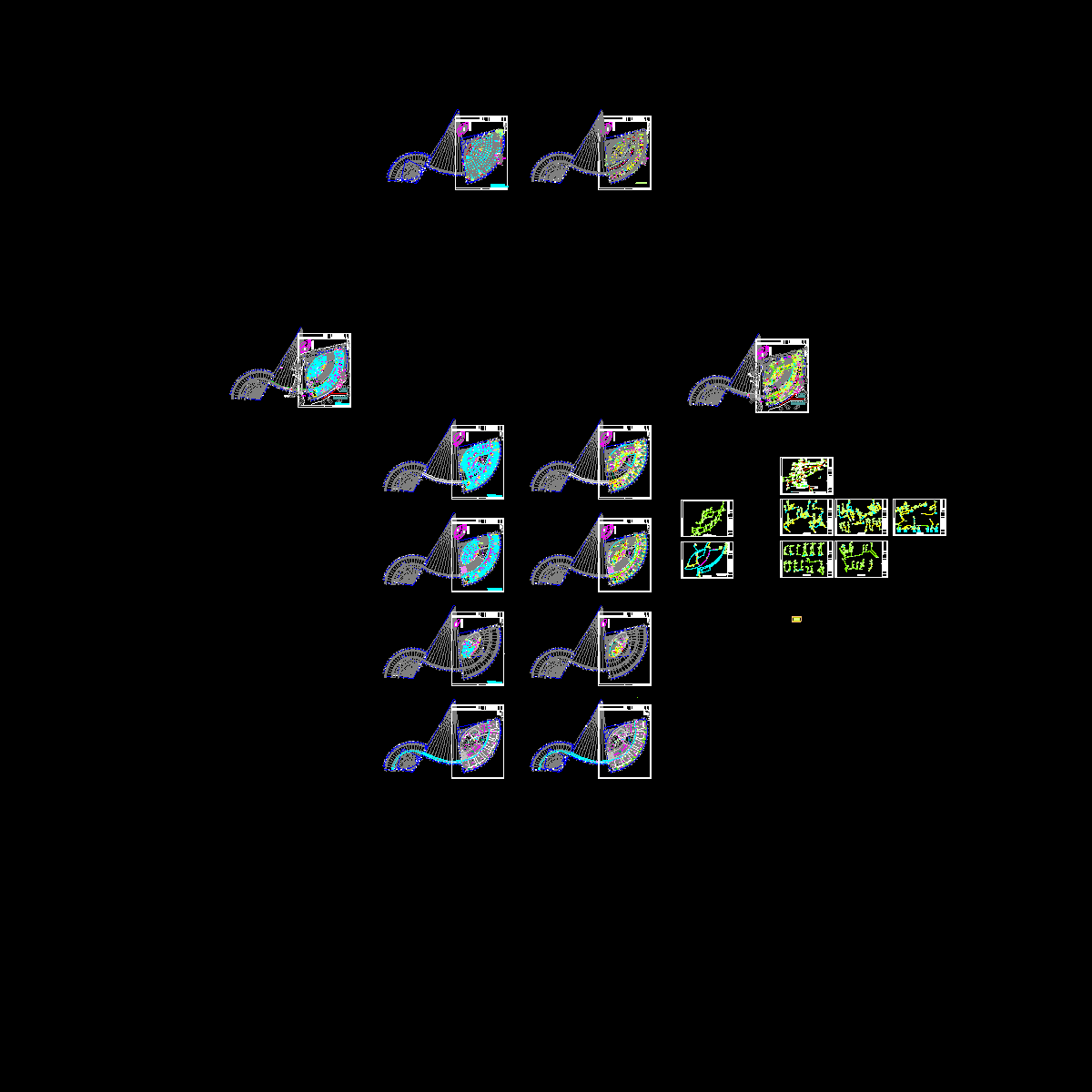

给排水平面图
-

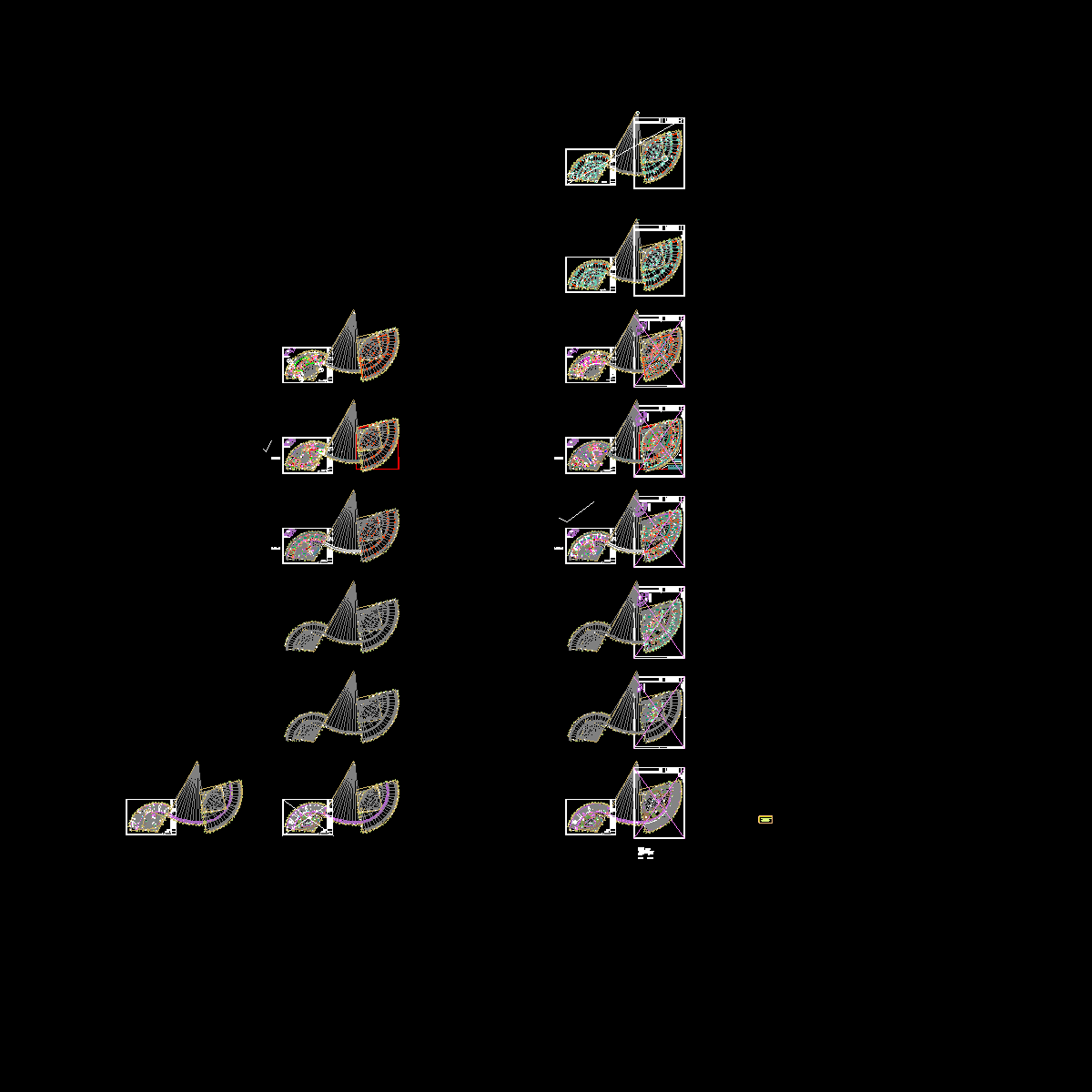

消防平面图
-

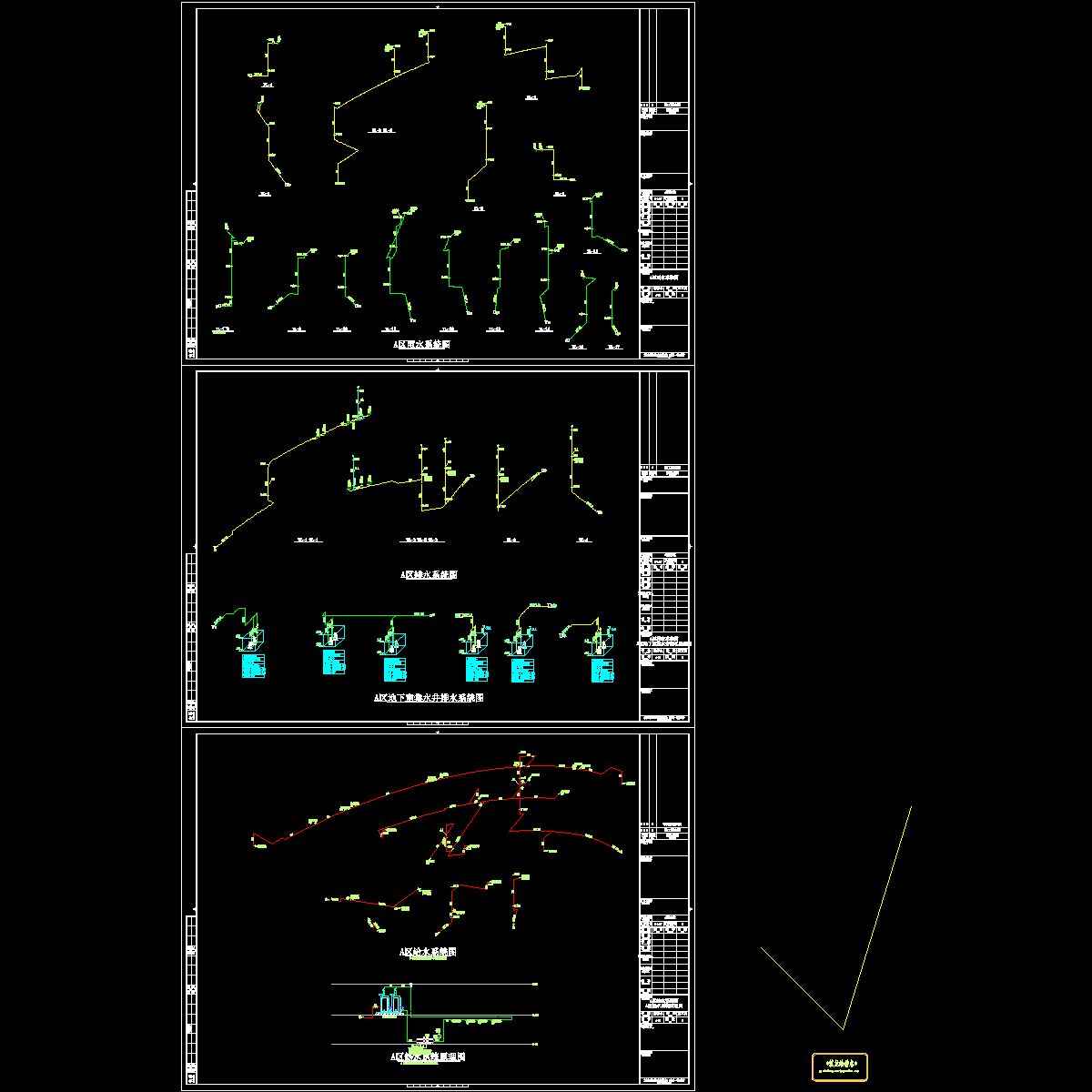

给水系统图
-
热水系统原理图
-
排水系统图
-
地下室集水井排水系统图
-
喷淋系统原理图
-
消火栓系统图
-
雨水系统图
-
水泵房详图
-
卫生间详图
附件详情

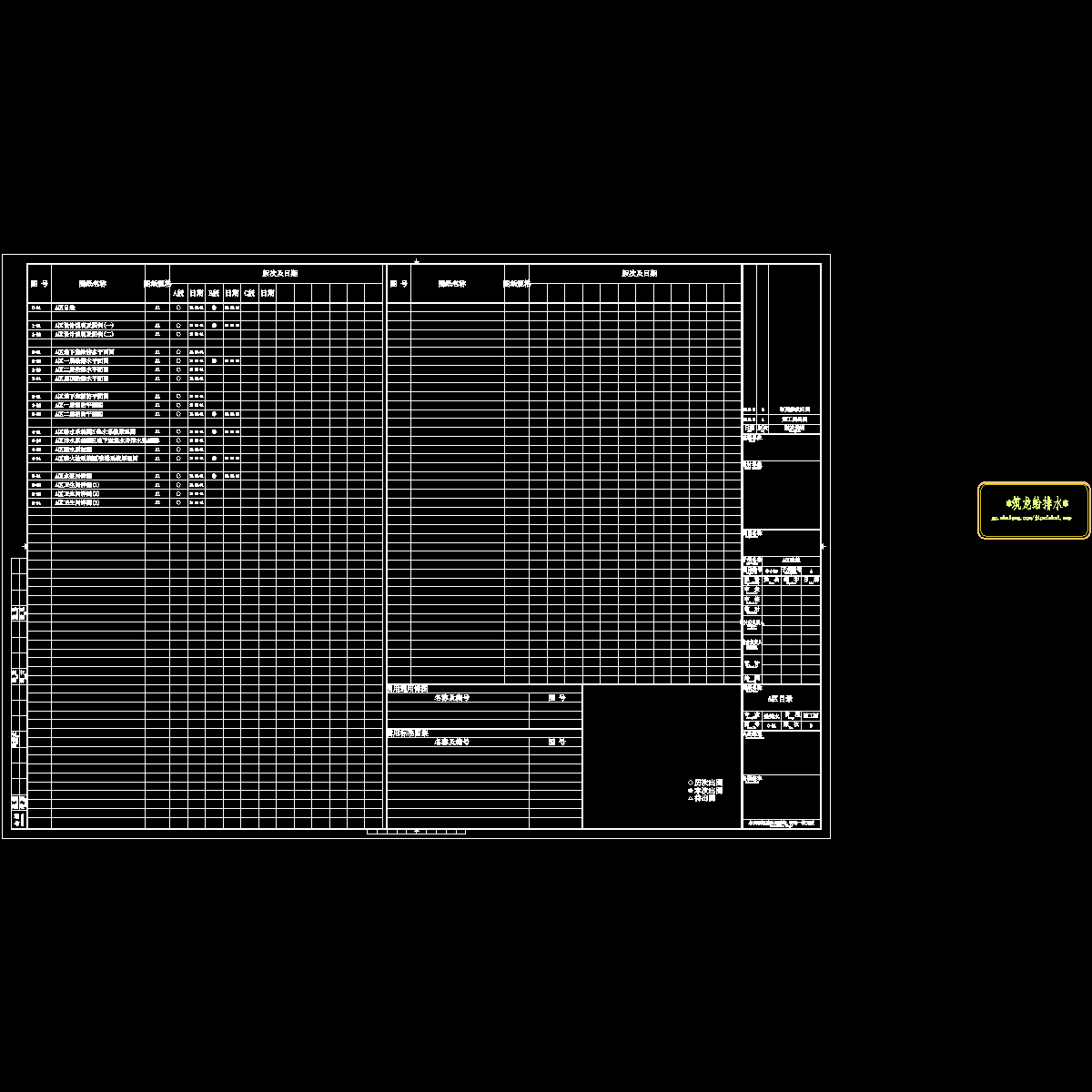

该资料为上海某精品给排水施工图纸。该项目分为A、B两个区，A区地下一层，地上二层，建筑面积3900余平方米，建筑高度9.30m，地下室主要为设备机房、厨房，地上主要为餐饮宴会厅及包房等。B区其地下一层，地上四层，建筑面积10848.5余平方米，建筑高度17.40m，地下室主要为车库、设备机房，地上主要为客房、餐饮宴会厅及包房等。
设计内容：生活给水系统、生活热水系统、排水系统、雨水排水系统、室外
、室内消火栓系统及自动喷淋灭火系统。
近代年，共33张图。
A-2号卫生间
A区喷淋系统原理图
A区水泵房详图
B区给水系统图

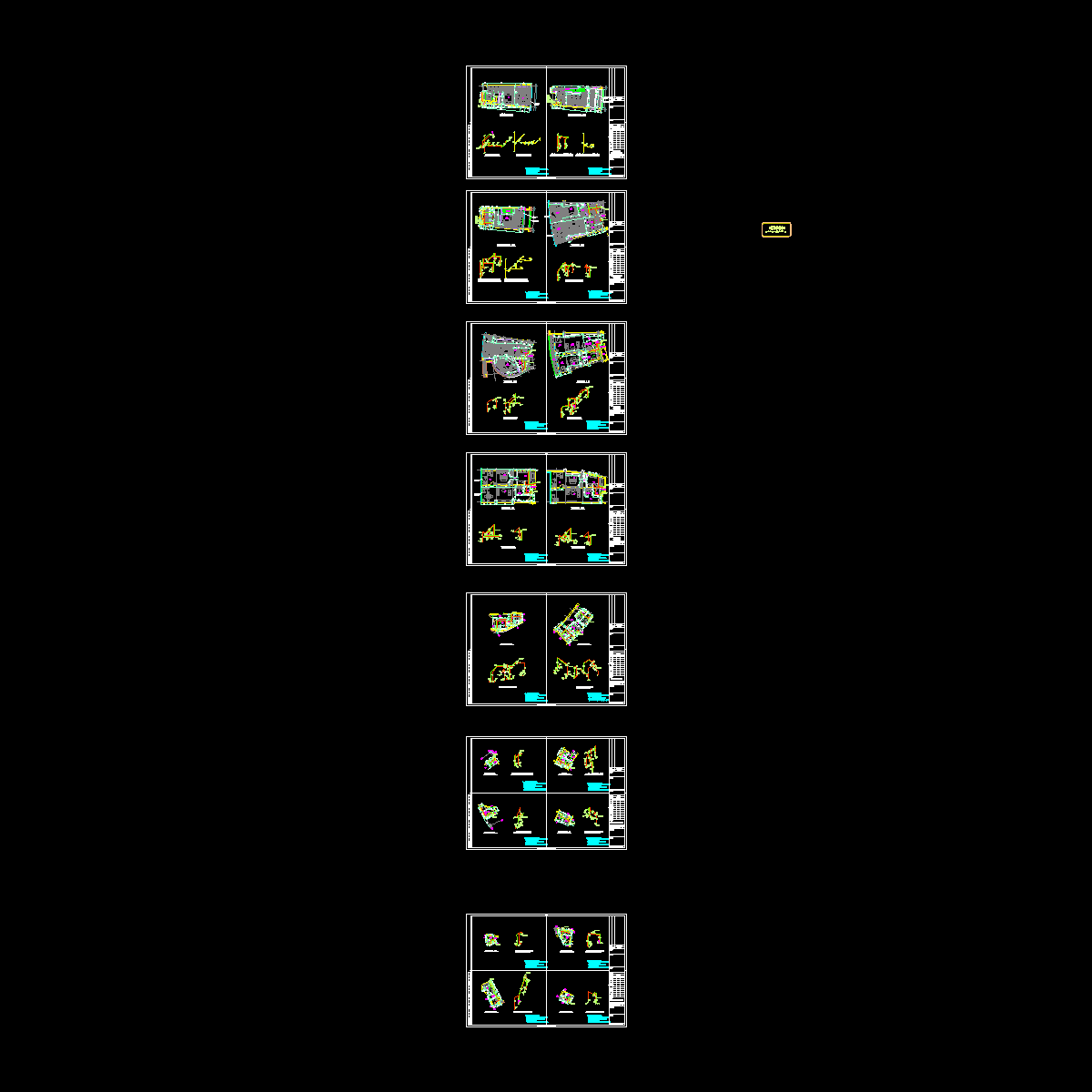

T4套房平面图
地下一层男女淋浴室及A-1号卫生间
A区水泵房管道系统图
