16层酒店给排水消防CAD施工大样图(自动喷水灭火系统)(dwg)

benbenfen

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

该项目地下一层为车库、设备用房和人防;地上一~五层为餐饮娱乐、会议等公共活动用房;六~十六层为宾馆客房;总建筑面积为23697.48m ，总建筑高度为59.600m，属一类高层综合楼。
消防水池容积为650m ，分为两格。
宾馆客房:最高日用水量为122.5m3/d，餐饮.娱乐.会议等:最高日用水量为35m3/h。
该项目生活污水总排水量约126m/d。
图纸内容包括：1.设计说明书 设备及主要材料表 2.室外给排水总平面图 3.地下一层给排水及消防平面图 4.一－十六层给排水及消防平面图 5.屋顶给排水及消防平面图 6.屋顶水箱配管图 7.地下一层水泵房配管图 8.卫生间大样图 9.主楼给水系统图 10.裙楼给排水系统图 11.主楼热水系统图 12.主楼排水系统图 13.消火栓给水系统图 14.自动喷水灭火系统图 发电机房水喷雾灭火系统图 15.地下一层人防给排水系统图

第 1 张图

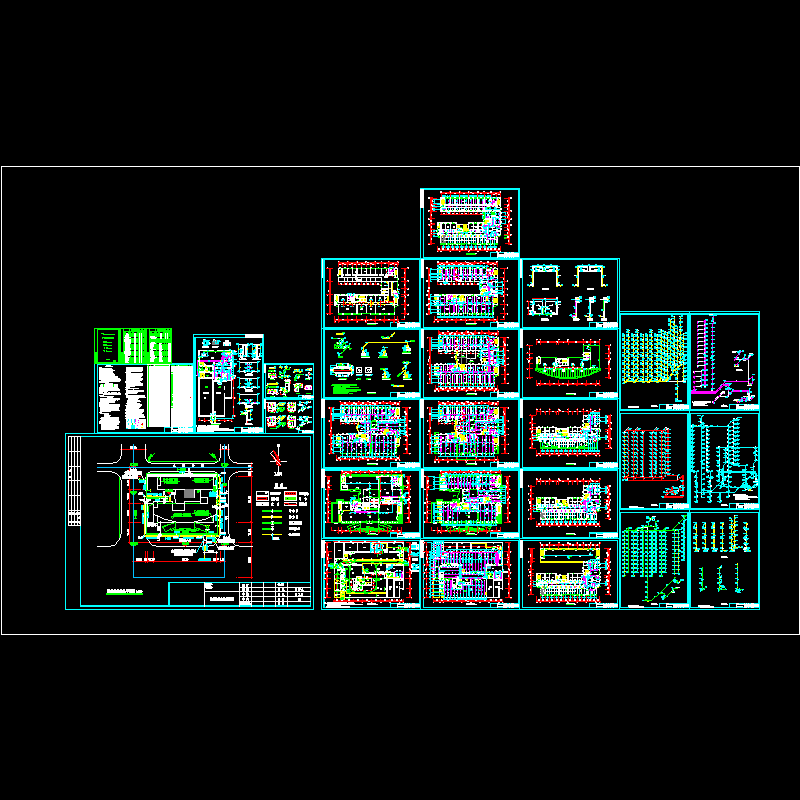

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-8-24 20:31:33上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
