一份28层综合楼给排水CAD施工图纸(自动喷水灭火系统)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：57572.75平方米
• 建筑地上层数：28层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水
• 供水分区：三区
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：卫生间
• 项目所在地：湖南

附件详情

• 给排水平面图
• 自动喷淋平面图
• 生活给水系统原理图
• 室内消火栓给水系统原理图
• 自动喷水灭火系统原理图
• 雨水.冷凝水排水系统原理图
• 污水排水系统原理图
• 商业卫生间给排水详图及系统图
• 3#栋住宅给排水详图及系统图
• 7#栋公寓给排水详图及系统图

附件详情

该资料为湖南某高层综合楼给排水施工图。
项目概要：该工程地下室为车库，一层~四层为商业，3#栋五层~二十屋为住宅，7#栋五层~二十八层为公寓。建筑防火分类为一类高层公共建筑，3#栋建筑总高度63.05m，7#栋建筑总高度94.00m，建筑面积57572.75m ，住宅总户数128户，公寓总户数428户。
设计范围：室内生活给水、生活污水、雨水、空调冷凝水排水及室内消火栓系统、自动喷水灭火系统和灭火器配置。
，共24张图。

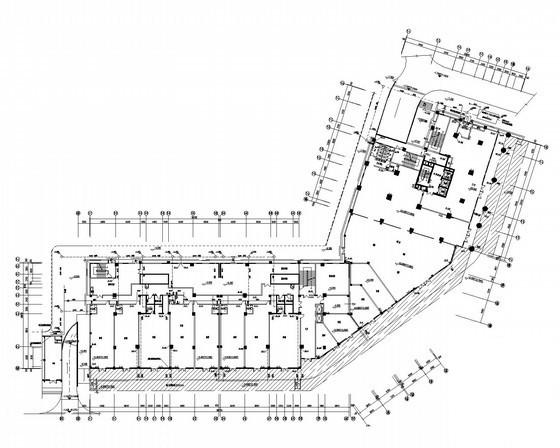

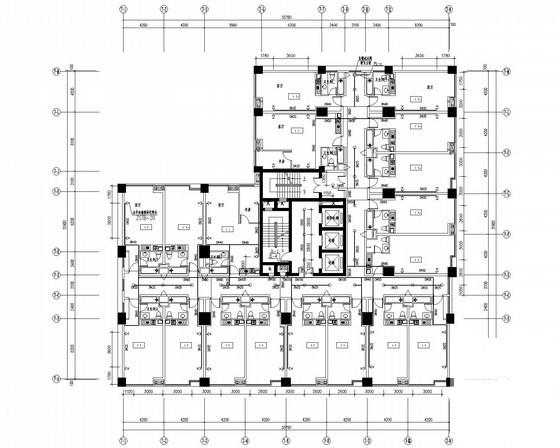

7#栋五~二十八层给排水平面图(二)

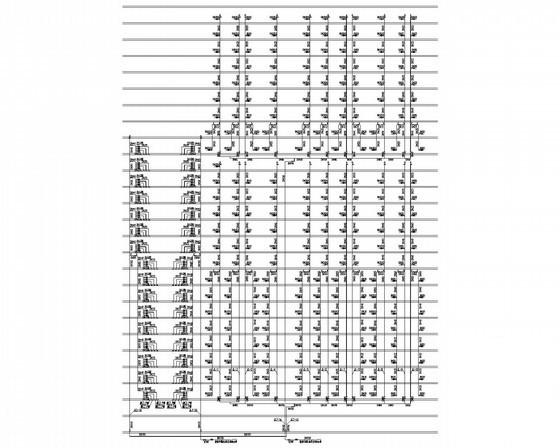

生活给水系统原理图.

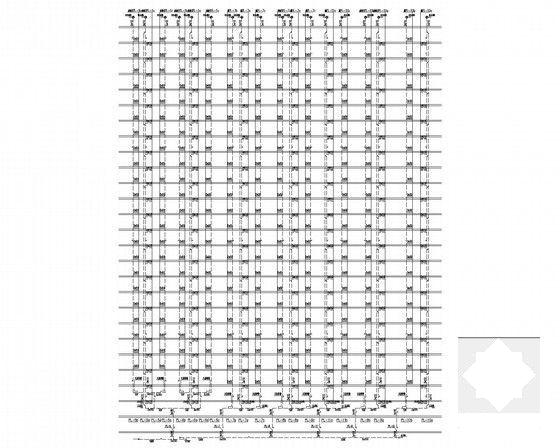

污水排水系统原理图(二)

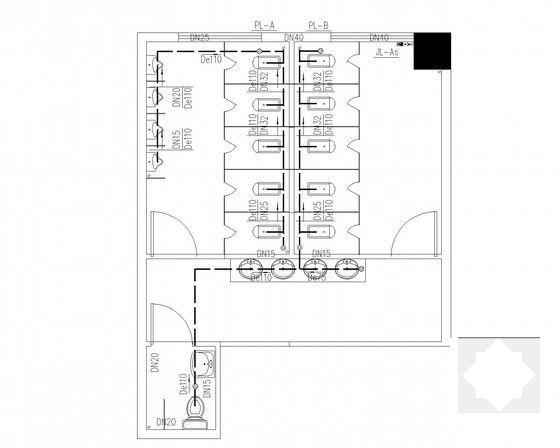

商业卫1给排水详图

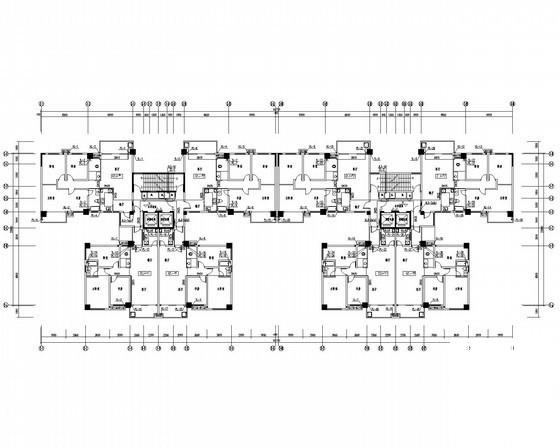

3#栋六~二十层给排水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
