一份高层商住楼的给排水CAD施工图纸(自动喷水灭火系统)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 地上层数：26层
• 地下层数：2层
• 设计阶段：施工图设计
• 供水方式：市政供水
• 供水分区：更多
• 设计内容：给排水
• 设置场所火灾危险等级：中危险级Ⅱ级
• 地下室用途：人防

附件详情

本建筑四至二十六层A、B、C、D塔为住宅，一至三层为商场，地下一层为汽车库(部分为自行车库)，地下二层为六级人防（平时为汽车库）。建筑高度82.30m ，为一类高层商住楼。
设计范围：建筑物内生活给水系统；生活排水系统；雨水系统；自动喷水灭火系统；消火栓系统；人防给排水系统；灭火器配置。
给排水系统：1.给水系统分区：地下二层-三层由市政管网直接供水，四-十层住宅由地下二层泵房给水水泵及屋顶生活水箱联合,减压阀减压后供水，十一-十八层住宅由地下二层泵房给水水泵及屋顶生活水箱联合,减压阀减压后供水，十九-二十六层住宅由地下二层泵房给水水泵及屋顶生活水箱联合供水。
2.屋面雨水采用天沟内排水系统，雨水斗采用87型雨水斗。雨水管及地下室排水管采用焊接钢管，焊接连接。
自动喷淋系统：1.该项目地下二层-三层设置闭式自动喷淋灭火系统,火灾危险等级为中危险Ⅱ级，自喷系统设计流量30l/s，地下二层水泵房设置湿报阀三个,A塔楼消防水箱喷淋出水管在湿式报警阀前接入系统。2.地下一、二层喷头采用直立型玻璃球闭式喷头, 其余各层均采用吊顶型玻璃球闭式喷头，喷头动作温度68℃。
消火栓系统：1.该项目室内消防设计流量40l/s。消火栓充实水柱高度10m,消火栓栓口口径65mm。每层消火栓处均设消防泵启动按钮。水箱间水箱及管道阀门均要求保温。2.该项目消火栓系统竖向分二区，地下二层-三层为低区，四层-二十六层为高区，配置水泵接合器。
该项目全楼均设置磷酸胺盐类干粉固定灭火器 ，地下车库按中危险级B类火灾配置；商场按中危险级A类火灾配置；住宅按轻危险级A类火灾配置。

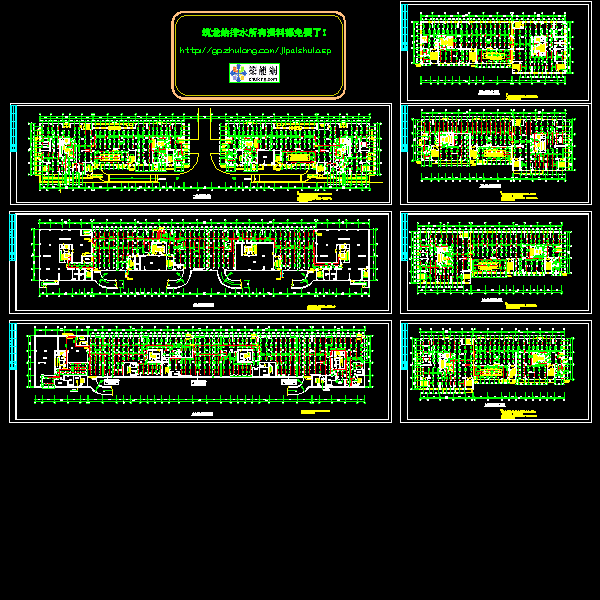

某高层商住楼的给排水施工图

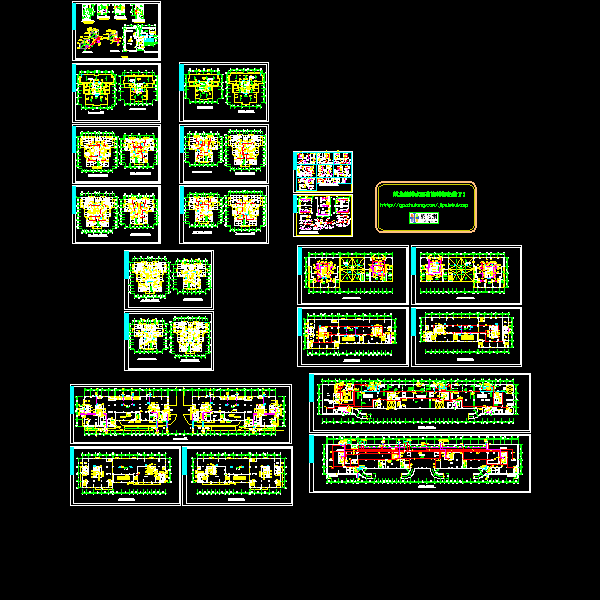

某高层商住楼的给排水施工图

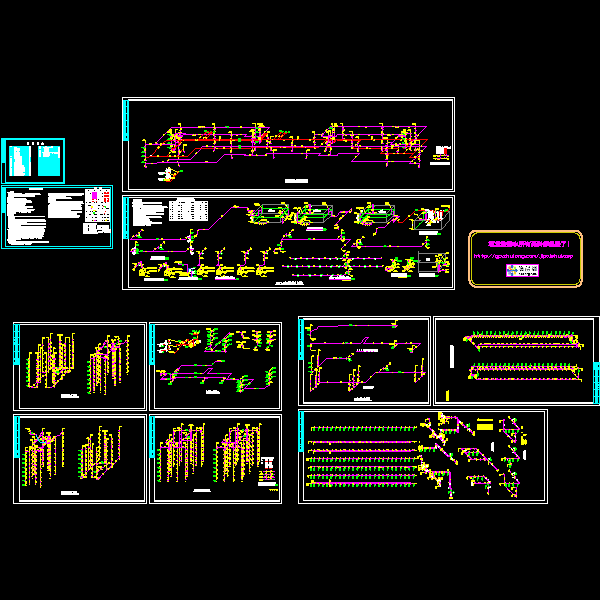

某高层商住楼的给排水施工图

给排水平面图.dwg

自动喷淋.dwg

说明及系统图.dwg
