一份高层住宅小区给排水CAD施工图纸(自动喷水灭火系统)

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 图纸设计深度：施工图
• 参考图纸：16张
• 图纸年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40

附件详情

江苏常州某高层住宅给排水图纸，本次施工图设计的范围为该地块内的01~14栋住宅、配套公建以及与住宅相连的会所、沿街商业。其中01~03栋、10栋为十八层以上单元式高层住宅，04~09栋为十八层以上塔式高层住宅，11~14栋为十八层以下单元式高层住宅。所有单体地面以下设整体地下室，平时为汽车库和自行车库，其中人防地下室设在用地北侧。
设计范围为：室内给水、废水、雨水、消火栓系统、自动喷水灭火系统。

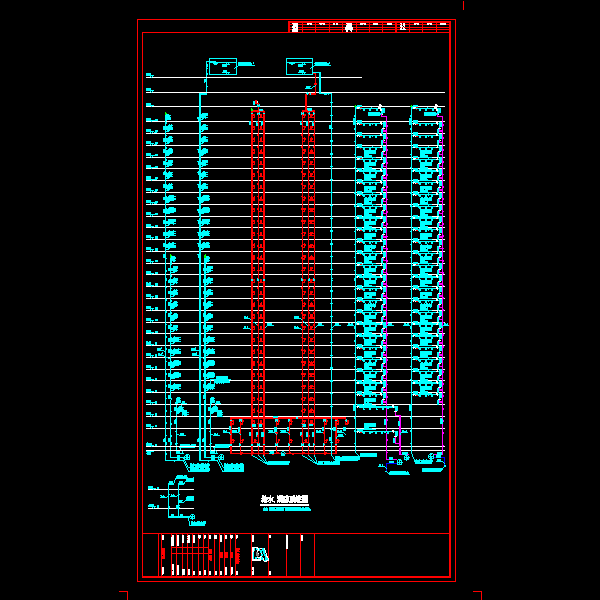

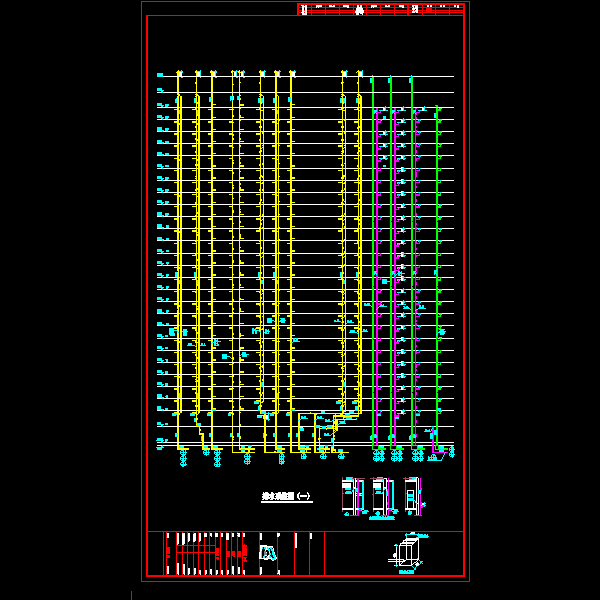

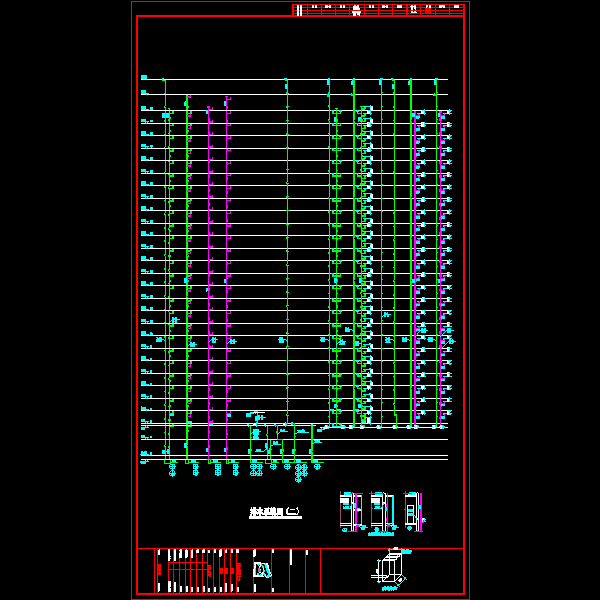

排水系统图

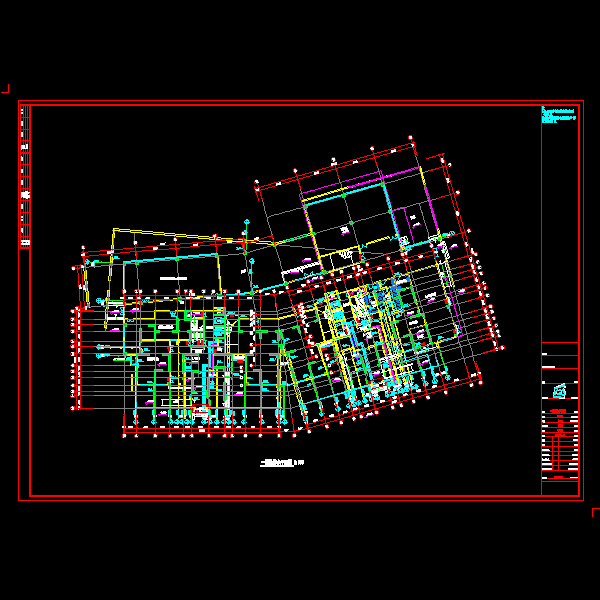

给排水平面图

户型放大图

屋顶水箱及卫生间详图

消防平面图

ss-02.dwg

ss-03.dwg

ss-04.dwg

ss-05.dwg

ss-06.dwg

ss-07.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
