一份6层医院给排水消防CAD施工图纸(自动喷淋系统图)

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计面积：6587平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：17张
• 设计年代：近代
• 地下室用途：其它
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：无
• 排水技术：重力排水
• 火灾危险等级：轻危险级,中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：5,15
• 项目所在地：山东

附件详情

• 设计说明图例

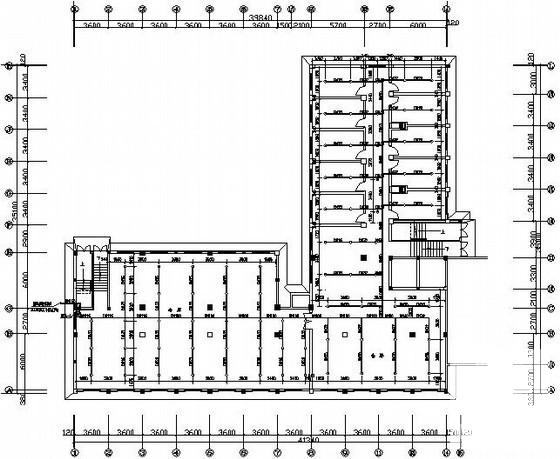

• 地下室~六层自喷平面图
• 给水系统图
• 卫生间给排水大样图
• 排水系统图
• 消防系统 图
• 自动喷淋系统图
• 地下室给排水、消防平面图
• 一层~六层给排水、消防平面图

附件详情

本稿件为[山东]某医院给排水消防施工图纸，该资料建筑高度:17.1m（室外地面至屋面面层）；总建筑面积:6587平方米，室内外高差1.20m;本建筑地上六层地下一层。本建筑二类建筑按一级耐火等级设计。该资料主要包括生活给水、生活排水、消防给水及灭火器配置等部分内容。
，共17张图纸。

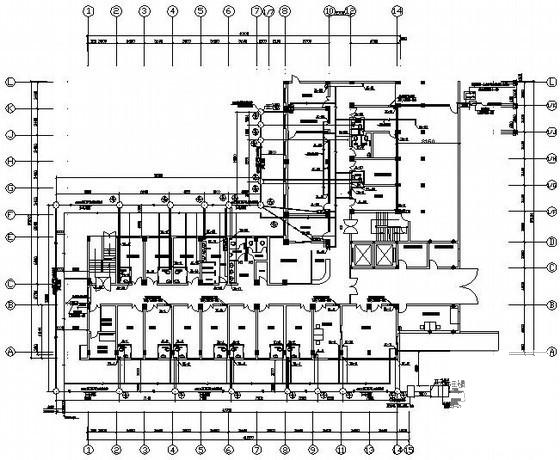

一层给排水、消防平面图

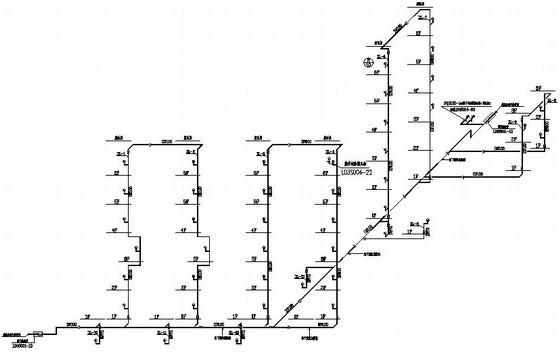

消防系统图

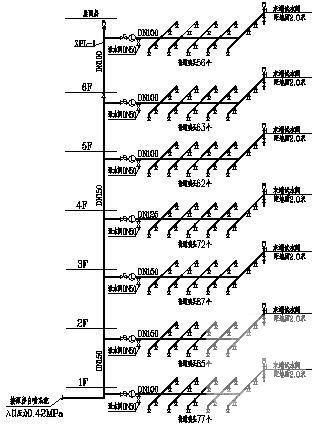

自动喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
