一份13层中医院门诊大楼给排水CAD施工图纸(自动喷淋系统图)

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：13层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：37张
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：两区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,水泵,泵房,卫生间,阀门管件
• 热水供应方式：集中热水供应
• 项目所在地：江西

附件详情

• 给排水设计与施工说明
• 地下层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 四层给排水平面图
• 五层给排水平面图
• 六层给排水平面图
• 七层给排水平面图
• 八层给排水平面图
• 九层给排水平面图
• 十、十一层给排水平面图
• 十二、十三层给排水平面图
• 地下层消防平面图
• 一层消防平面图
• 二层消防平面图
• 三层消防平面图
• 四层消防平面图
• 五层消防平面图
• 六层消防平面图
• 七层消防平面图
• 八层消防平面图
• 九层消防平面图
• 十、十一层消防平面图
• 十二、十三层消防平面图
• 消火栓系统图
• 自动喷淋系统图
• 给水干管系统图
• 排水系统图
• 雨水系统图
• 水泵房设备及管道 平面布置图
• 屋顶水箱间及管道平面布置图
• 水泵房设备基础定位图
• 卫生间大样图

附件详情

项目概要：该项目位于江西，是一中医院门诊大楼给排水项目，建筑层数为地上13层，地下一层，建筑高度为49米；裙楼及主楼五层及以下为低区，主楼五层及以下采用变频泵组直供，六层及以上为高区，由大楼屋顶水箱供水；该建筑按一类高层民用建筑进行消防给水设计。
设计范围：该项目设有给水系统、热水系统、生活污水系统、雨水系统、消火栓系统、自动喷水灭火系统、灭火器等。
共计37张图纸

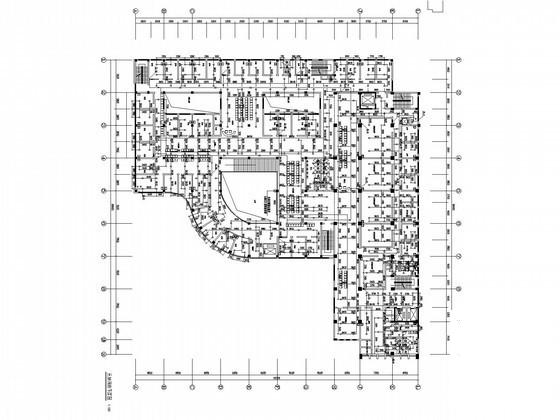

地下层消防平面图

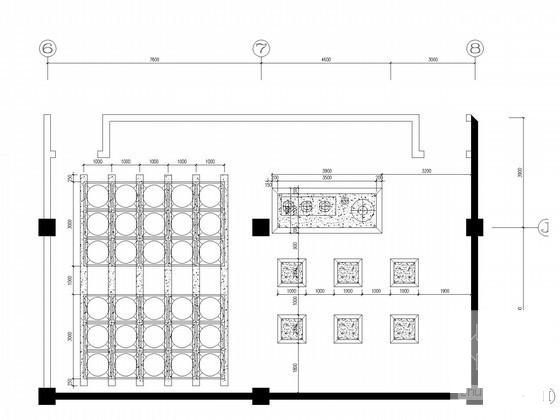

水泵房设备基础定位图

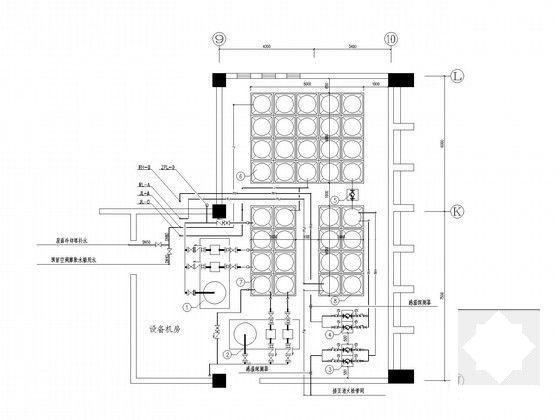

屋顶水箱间及管道平面布置图

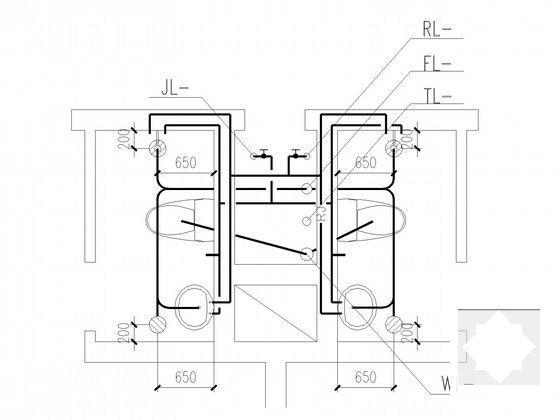

卫生间大样图

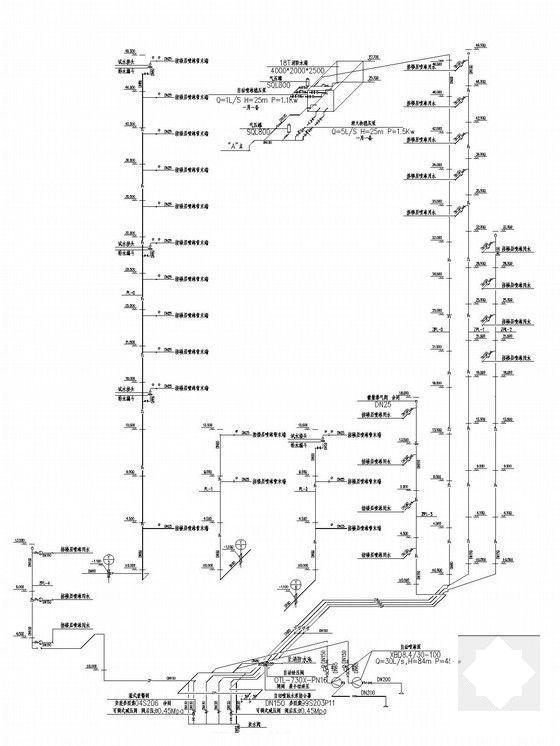

自动喷淋系统图

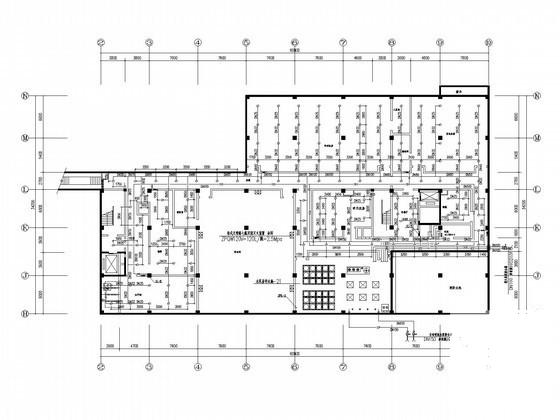

自动喷淋系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-19 10:48:29上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
