【城市地上9层中医院门诊楼给排水施工CAD图纸
- 建筑类别：医疗
- 建筑地上层数：9层
- 建筑地下层数：1层
- 出图日期：2009
- 设计阶段：施工图设计
- 设计内容：给排水,消火栓,自动喷水,灭火器
- 设置场所火灾危险等级：严重危险级Ⅰ级
- 地下室用途：车库
附件详情
该项目为某市中医院门诊楼，共九层。地下一层为停车数74辆的汽车库,一～五层为门诊用房，六～九层为办公用房，屋顶为有顶构架空间，建筑总高度为34.20m。
该资料包含，平面图、系统原理图，设计范围：给水系统，排水系统、消防喷淋系统等等
图纸共30张

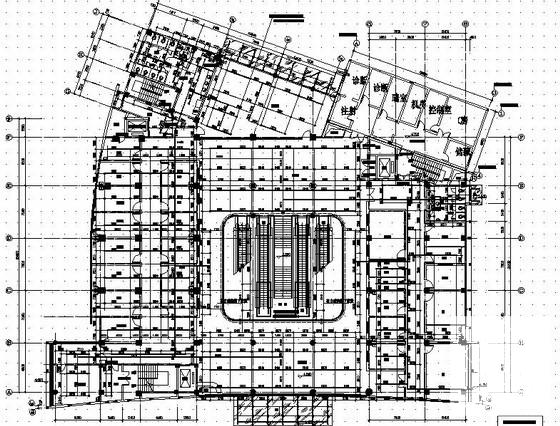

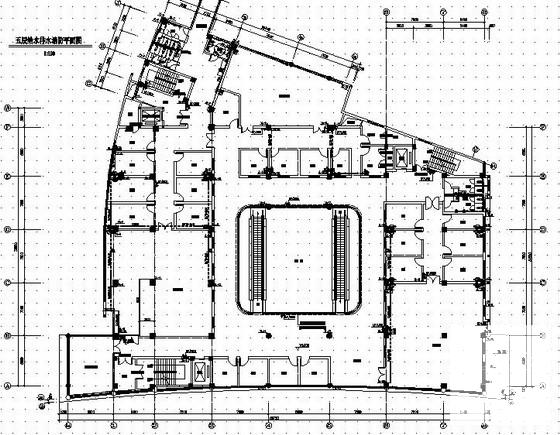

给水排水消防平面图

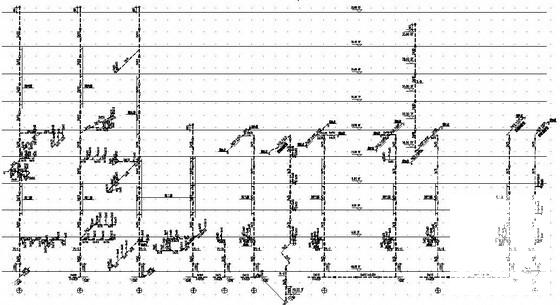

排水管道系统图（一）

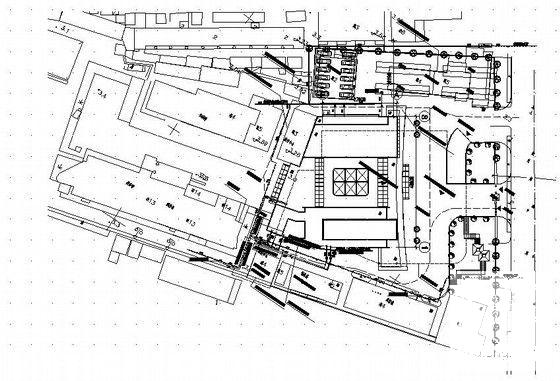

室外给水消防总平面图

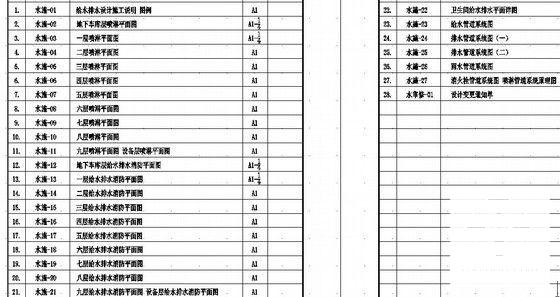

目录
喷淋、消火栓管道系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
医院门诊给排水 - 1 -
医院门诊给排水 - 2 -
医院门诊给排水 - 3 -
医院门诊给排水 - 4 -
医院门诊给排水 - 5
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：2.88 MB
- 收藏次数：0
-
文件名称：
附件-995860575885587855890.rar
医院门诊给排水下载
