一份医院11层门诊楼给排水CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计面积：57772.85平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：31张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 供水方式：变频供水,分区供水
• 供水分区：两区
• 排水技术：压力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅱ级
• 特殊系统：压力排水
• 大样节点：水箱,水泵,泵房
• 项目所在地：山东

附件详情

• 给排水专业资料目录
• 主要设备材料表
• 室内给排水设计施工说明
• 生活给水系统图
• 排水系统图
• 各层给排水平面图
• 水池、水泵房平面放大图
• 泵房剖面及管线图
• 卫生间给排水大样
• 屋顶生活水箱大样

附件详情

[山东]医院十一层门诊楼给排水施工图纸，门急诊综合楼建筑面积57772.85平方米,1.2 设计范围：红线范围内的室内外给排水及水 消防系统 ；本次为门急诊综合楼建筑单体设计。气体消防不在该资料范围内，

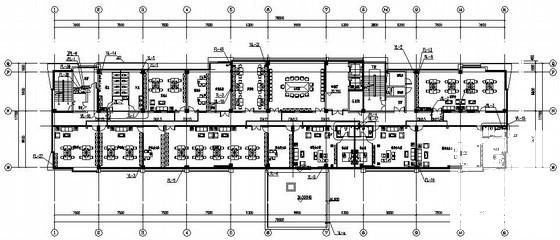

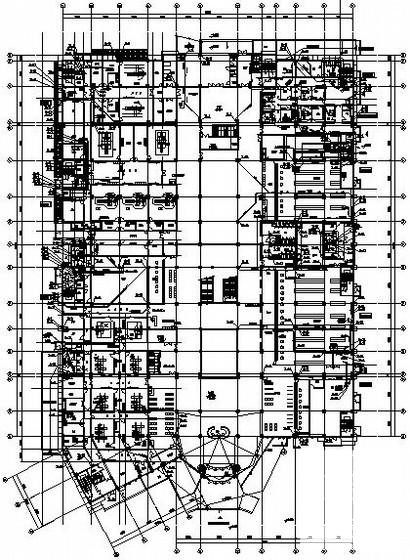

给排水平面图

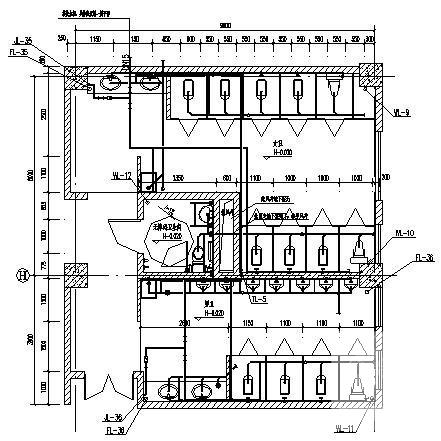

卫生间给排水平面图

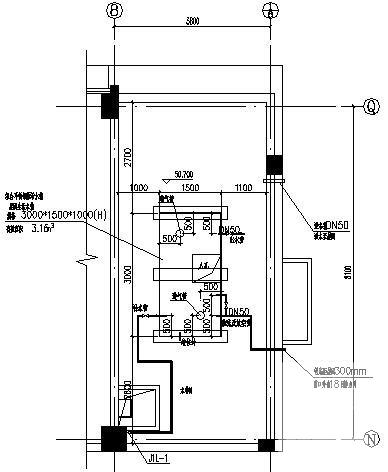

屋顶生活水箱平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
