医院建设项目门诊楼给排水施工图纸cad平面图及系统图

搜索更多资源
  • 建筑类别：医疗
  • 建筑高度类型：高层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：15
  • 大样节点：卫生间
  • 项目所在地：贵州
设计详细说明：1、项目概要：该项目为 医院建设项目门诊楼 给排水施工图 ，建筑高度为21.00m。
2、设计内容：该资料包括室内给水、排水系统、消防栓系统、自动喷水系统及灭火器配置设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

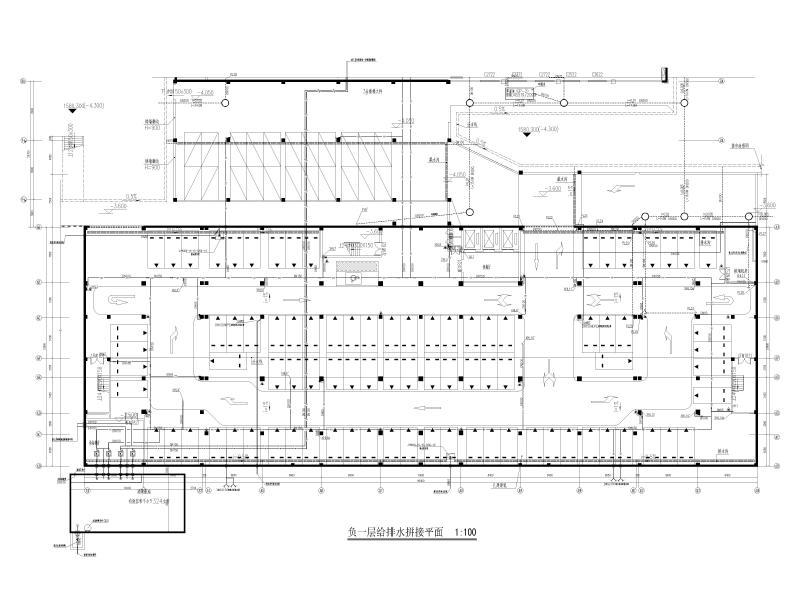

  • 负一层给排水拼接平面
    负一层给排水拼接平面

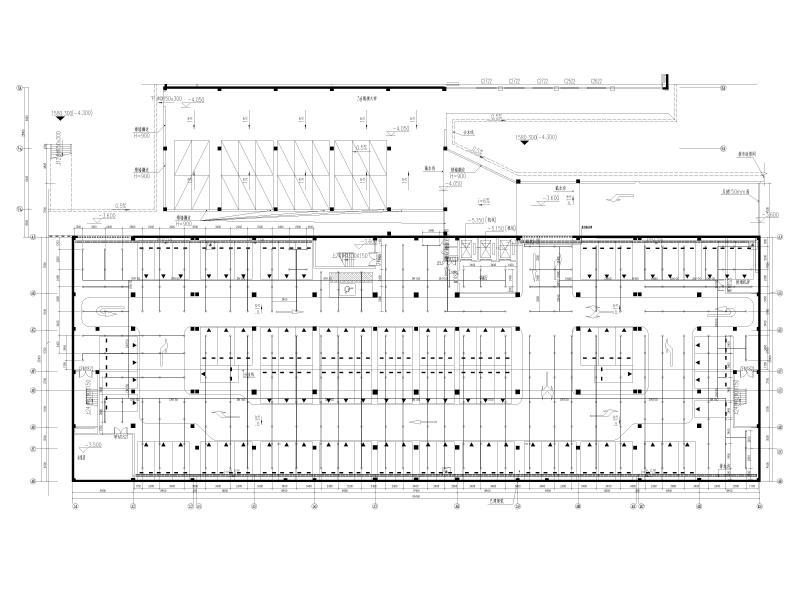

  • 负一层喷淋拼接平面
    负一层喷淋拼接平面

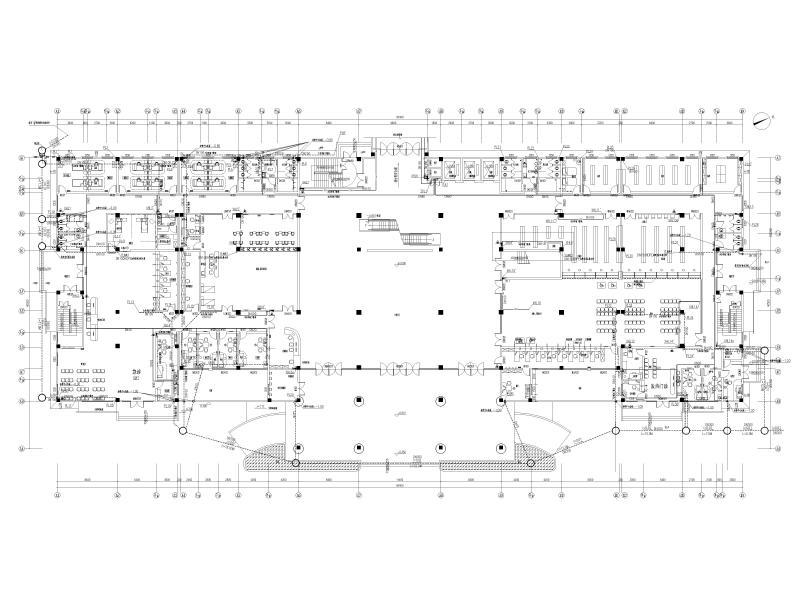

  • 一层给排水平面图
    一层给排水平面图

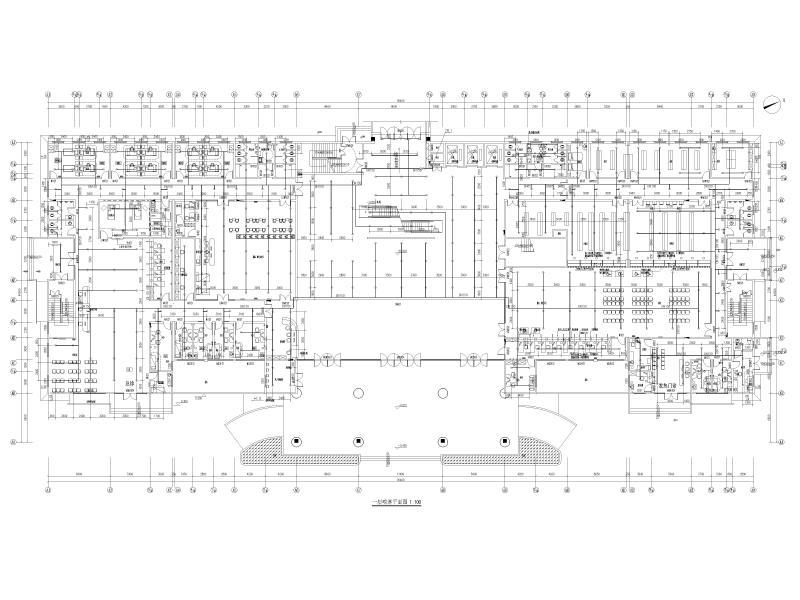

  • 一层喷淋平面图
    一层喷淋平面图

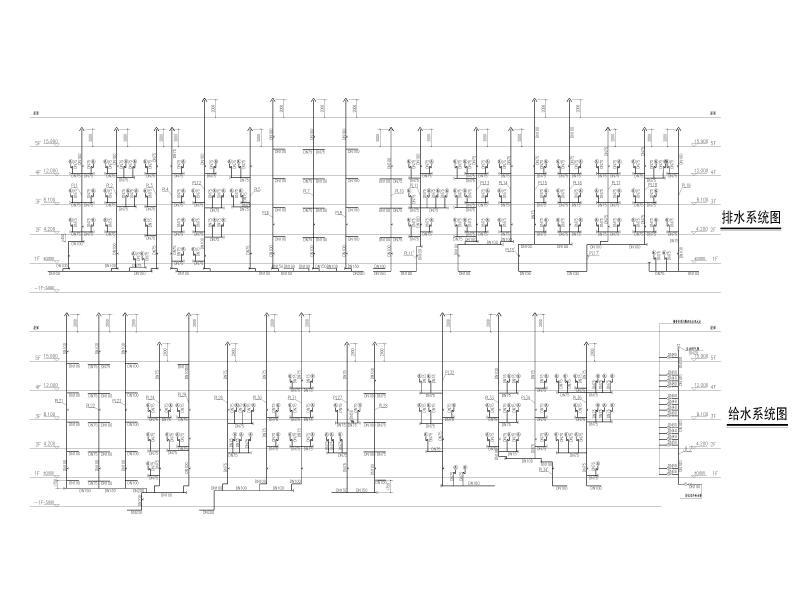

  • 给排水系统图
    给排水系统图
以上是部分截图，请下载附件后查看完整高清内容
