14000平米6层医院门诊楼给排水CAD施工大样图

  • 设计详细说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:14000平方米
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水箱,水泵,泵房
  • 项目所在地:山西

附件详情

  • 资料目录
  • 设计说明及图例
  • 地下室给排水、消防平面图
  • 首层给排水、消防平面图
  • 二层给排水、消防平面图
  • 三层给排水、消防平面图
  • 四层给排水、消防平面图
  • 五层给排水、消防平面图
  • 六层给排水、消防平面图
  • 屋顶给排水平面图
  • 给水系统图
  • 雨水、排水系统图
  • 消火栓系统图
  • 泵房大样图
  • 卫生间大样图
  • 水箱间大样图
  • 给排水、消防总平面图

附件详情

该工程位于山西,是一中医院门诊楼项目,建筑面积14120平米,建筑高度为21.9米;建筑层数为六层;设计范围为:室内给水系统、室内排水系统室内、室内消火栓给水系统、室内建筑灭火器设置。
共计17张图纸;

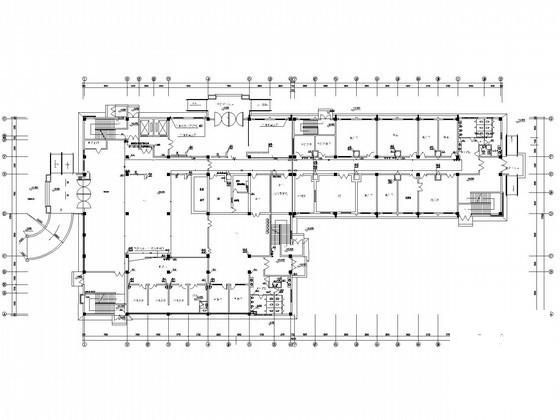

标准层平面大样图

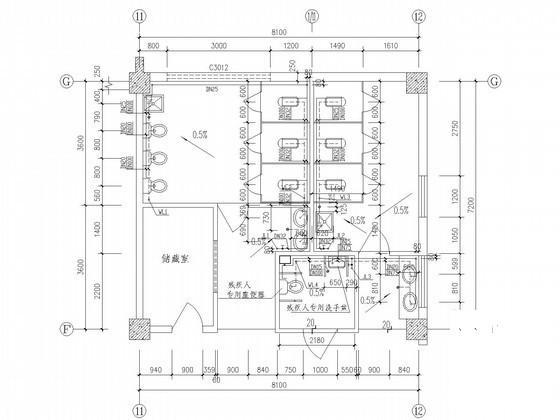

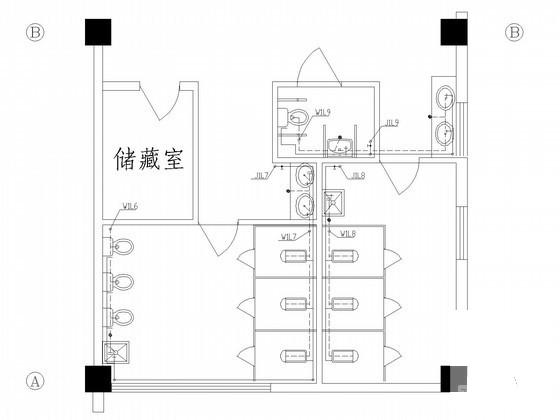

卫生间大样图

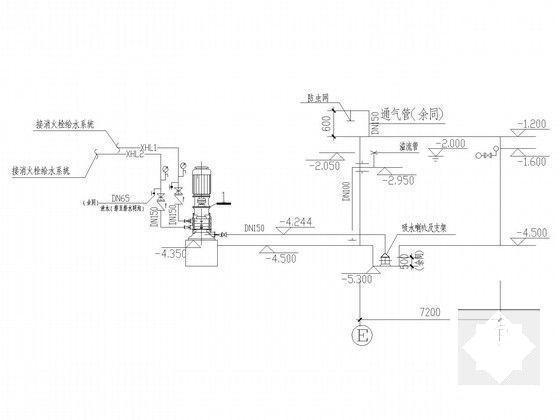

水泵剖面图

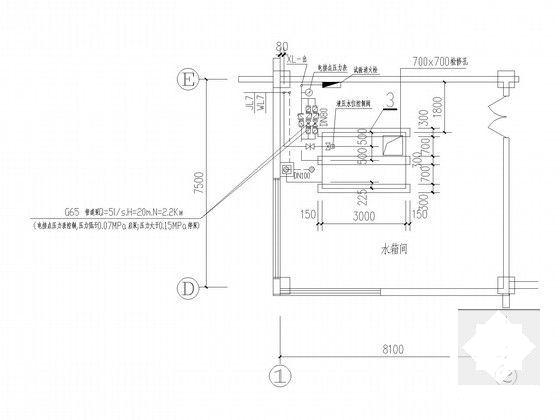

水箱间大样图

消火栓系统图

排水系统图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 医院门诊给排水 - 1
    医院门诊给排水 - 1
  • 医院门诊给排水 - 2
    医院门诊给排水 - 2
  • 医院门诊给排水 - 3
    医院门诊给排水 - 3
  • 医院门诊给排水 - 4
    医院门诊给排水 - 4
  • 医院门诊给排水 - 5
    医院门诊给排水 - 5
  • 医院门诊给排水 - 6
    医院门诊给排水 - 6
以上是部分截图,请下载附件后查看完整高清内容
