5层框架结构医院门诊楼结构CAD施工大样图（桩基础）
- 建筑类别：医疗
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：6度抗震
- 风压：0.35kN/平方米
- 雪压：0.5kN/平方米
- 参考图纸：22张
- 设计年代：近代
附件详情
武汉某医院门诊楼结构图
该资料为：武汉某医院门诊楼结构图
该项目结构类型为框架结构
工程基本概况：该项目总高20.400米，共5层。
基本风压 0.35KN/平方米
基本雪压 0.50KN/平方米 (地面粗糙度为B类)
该项目采用人工挖孔桩基础。
该资料包含：
结构设计总说明、桩位平面布置图、承台、基础梁平面布置图、柱平面布置图、梁平法施工图、结构
平面布置图
、楼梯大样图共22张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

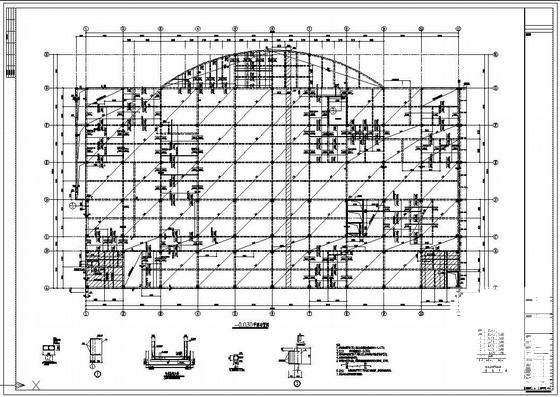

医院基础结构 - 1 -

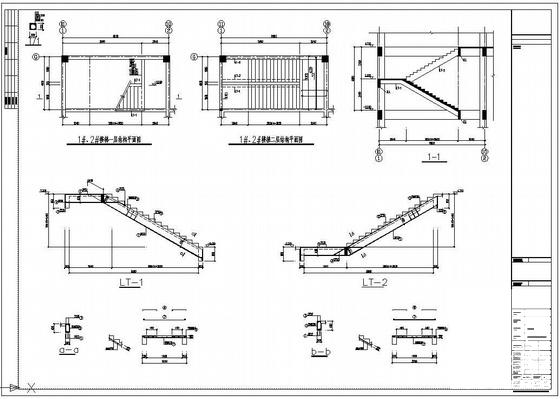

医院基础结构 - 2 -

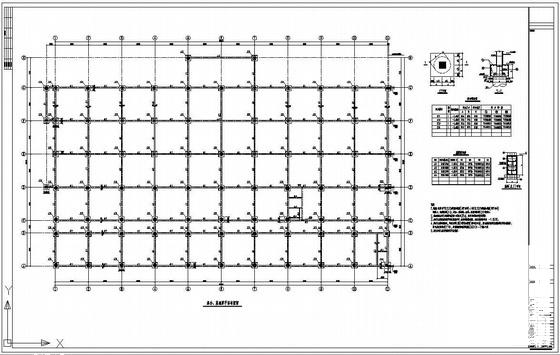

医院基础结构 - 3 -

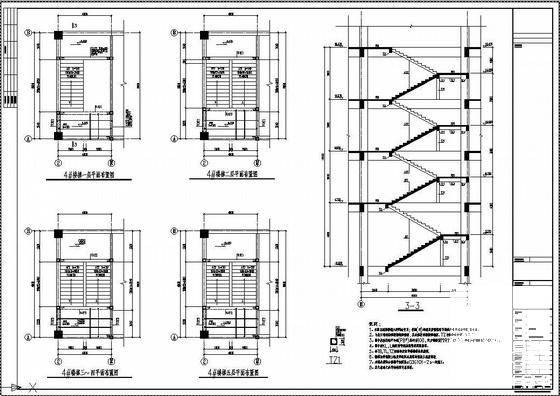

医院基础结构 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-04
- 评论次数：0
- 浏览次数：0
- 文件大小：1.62 MB
