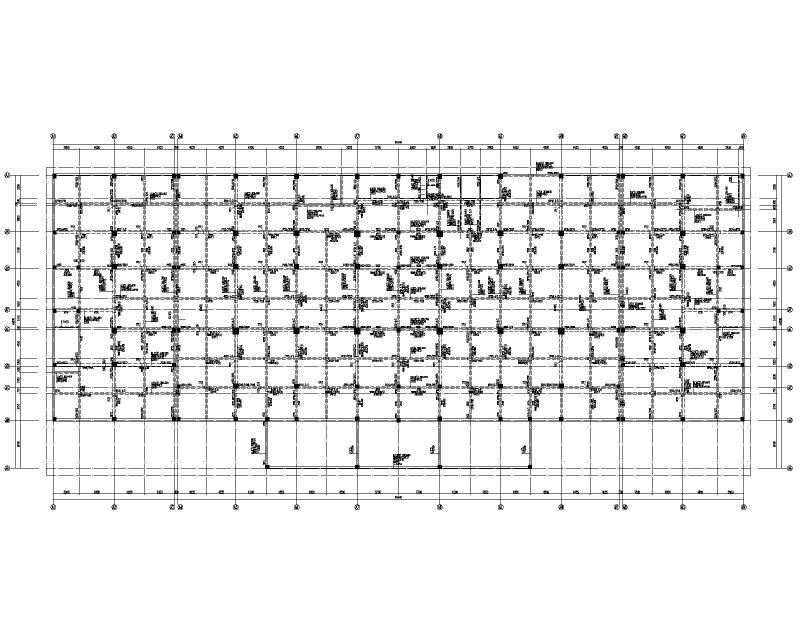

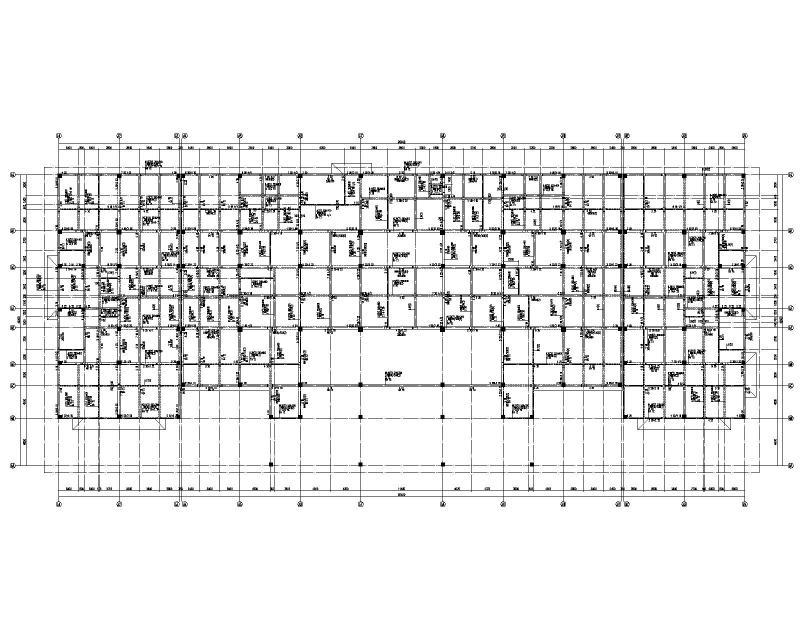

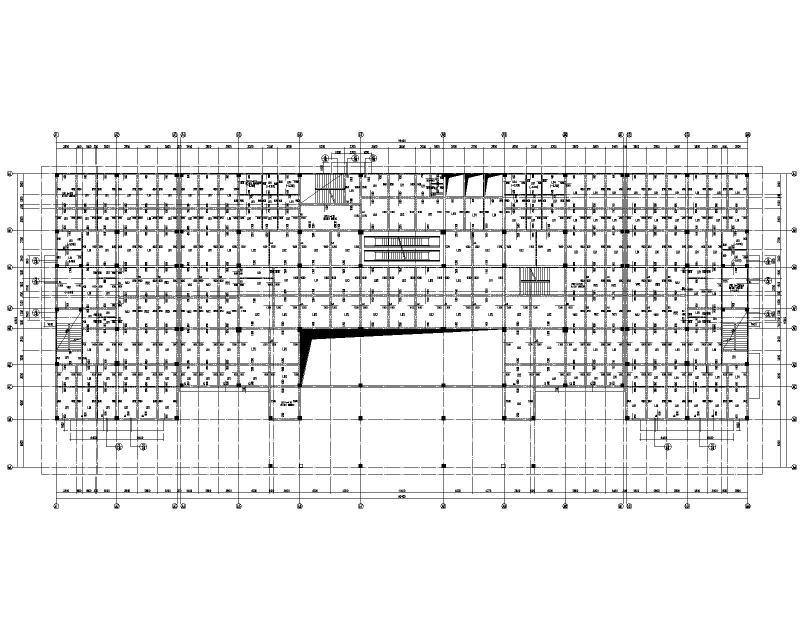

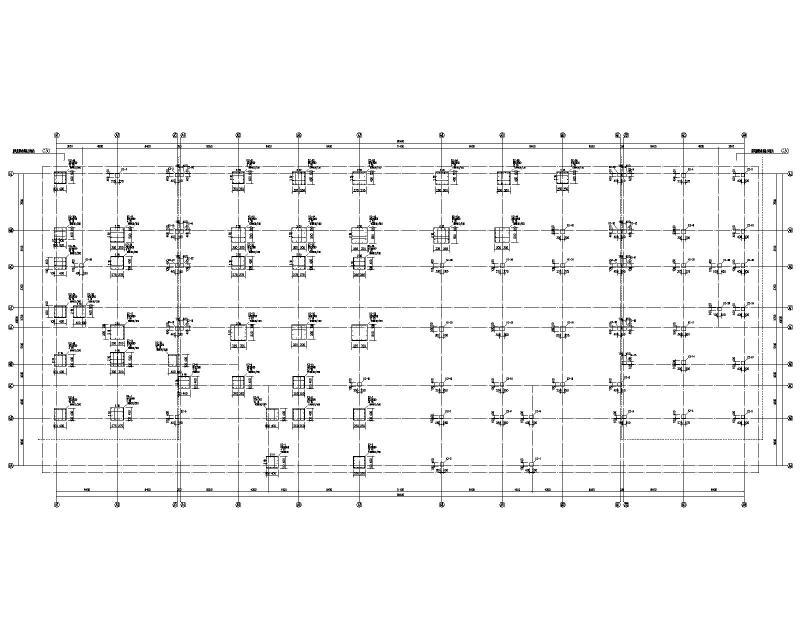

多层框架结医院分院门诊楼结构施工大样图cad平面布置图

该项目建筑层数为：地下1层，地面以上5层，总高度20.800m，为钢筋混凝土多层建筑，结构体系为框架结构。设计±0.000标高相当于绝对标高1585.100m。上部结构嵌固部位为：基础顶。

该项目建筑结构安全等级为二级，设计使用年限为3类50年，砌体结构施工质量控制等级为B级。该项目不设缝。该项目不考虑人防。

基本风压Wo=0.30kN/平方米。雪荷载So=0.20kN/平方米，本地区抗震设防烈度：6度，设计基本地震加速度值为0.05g,设计地震分组为第一组；场地类别为Ⅱ类，场地特征周期0.35s；本建筑抗震设防类别：乙类，按6度进行地震作用计算，按7度采取抗震措施。
