附件设计说明:有
-
建筑类别:医疗
-
建筑高度类型:高层建筑
-
建筑设计结构形式:其他结构
-
建筑设计面积:16012平方米
-
建筑地上层数:12层
-
图纸设计深度:施工图
-
参考图纸:43张
-
设计年代:近代
-
生活供水设计:生活给水系统
-
生产供水设计:热水系统
-
排水设计:污水系统,废水系统,雨水系统
-
消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
-
供水设备:高位水箱,水泵站
-
供水方式:市政供水,分区供水,高位水箱供水
-
供水分区:两区
-
排水体制:污废合流
-
排水技术:重力排水
-
火灾危险等级:中危险级Ⅰ级
-
消火栓用水量室外(L/S):30
-
消火栓用水量室内(L/S):30
-
大样节点:水箱,泵房,卫生间,集水坑,设备房布置
-
项目所在地:河南
附件详情
-
设计说明
-
资料目录
-
地下室给排水平面图
-
一至十二层给排水平面图
-
屋顶给排水平面图
-
机房层给排水平面图
-
屋顶水箱管道平面图
-
地下室自动喷淋水平面图
-
一至十二层自喷图
-
卫生间、洗手间给排水放大图
-
喷头安装剖面图
-
湿式报警阀组示意图
-
集水坑排水示意图
-
排水管道原理图
-
消火栓管道系统原理图
-
生活给水系统原理图
-
热水管道系统原理图
附件详情
项目概要:该项目位于河南,工程等级为一类公共建筑,建筑面积为16012平米,建筑高度为55.8米,建筑设计结构形式为框架结构的高层医院建筑,共12层,局部二层。建筑耐火等级为一级,设计使用年限为50年。
设计范围为建筑内给水、排水、消火栓、自喷系统及灭火器配置。
,共计43张图纸。
四层自动喷水平面图

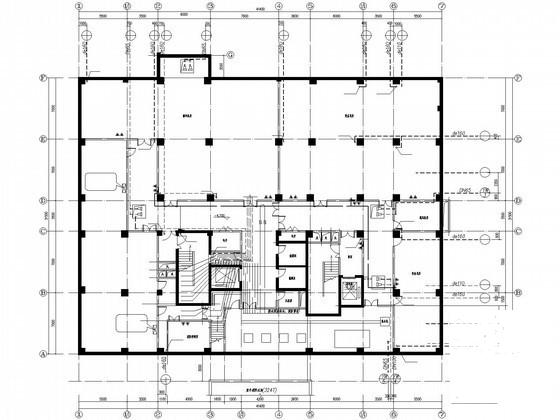

地下室给排水平面图

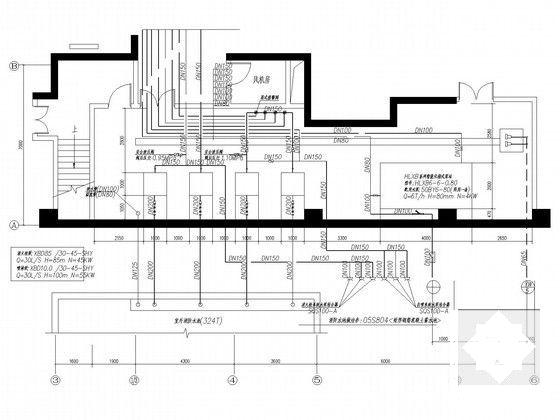

水泵房给排水管道系统放大图

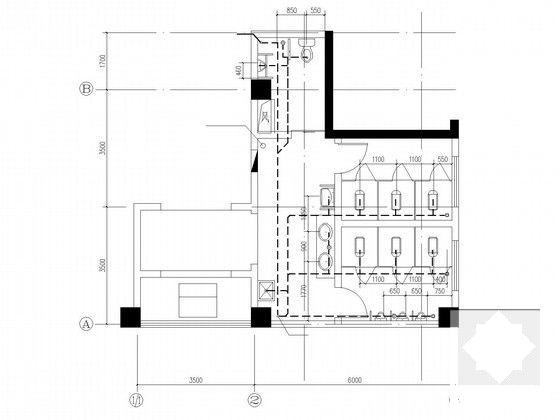

卫生间、冼手池给排水放大图

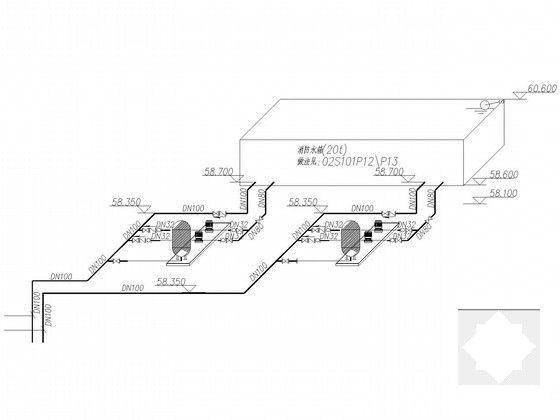

屋顶消防水箱管道系统轴侧图
消火栓管道系统原理图
生活给水、热水系统原理图
自喷管道系统原理图
排水管道系统原理图

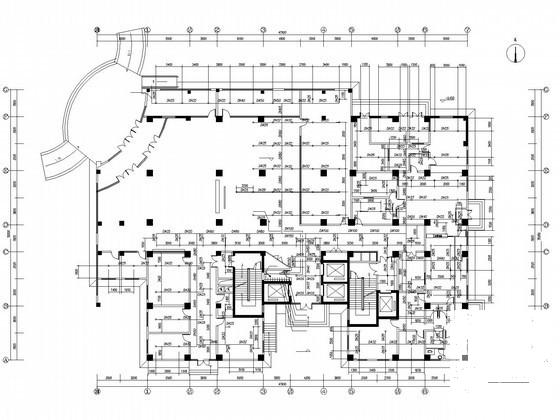

第 1 张图

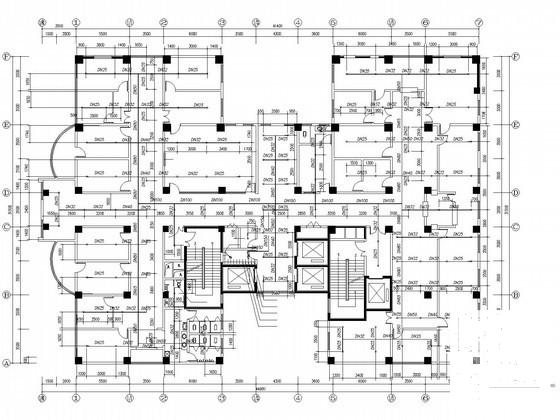

第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
