一份4层中学综合楼给排水CAD施工图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：1472.2平方米
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：6张
• 设计年代：近代
• 消火栓用水量室内(L/S)：30
• 项目所在地：湖南

附件详情

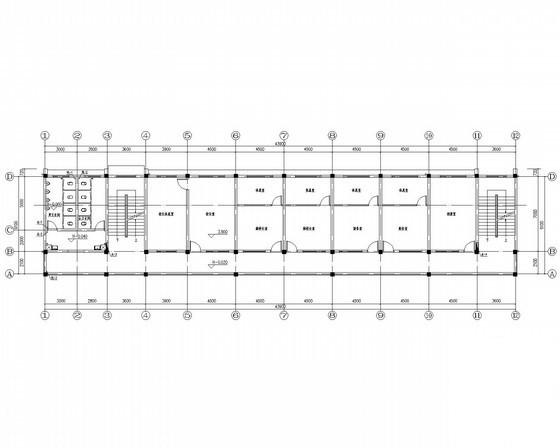

• 平面图
• 屋顶水箱轴视图
• 给水系统示意图
• 排水系统示意图
• 卫生间给排水大样图

附件详情

该项目为综合楼，地上四层，建筑面积为1472.2平方米，建筑高度为16.150米。设计范围：室内生活给排水系统。
，共6张

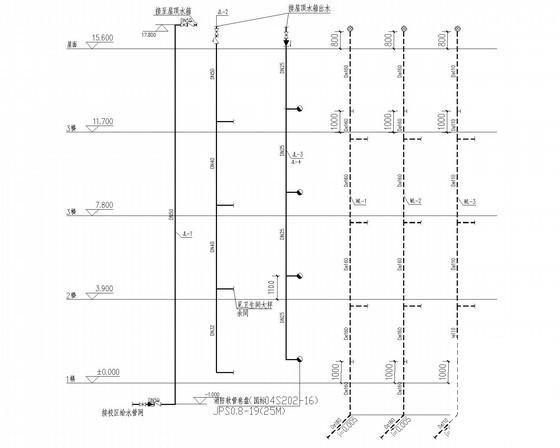

消火栓系统原理图

给排水系统图

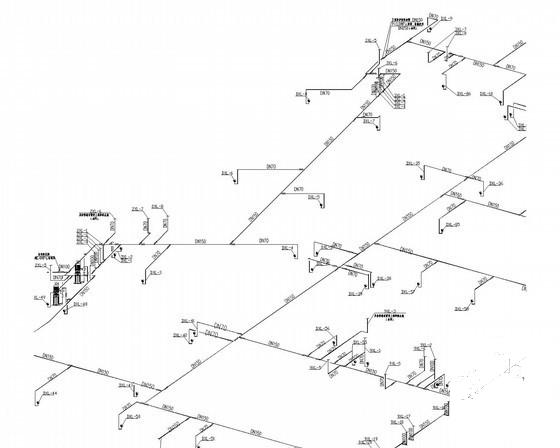

卫生间轴测图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
