一份5层酒店综合楼给排水消防CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店
• 建筑高度类型：多层建筑
• 建筑设计面积：17400平方米
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：27张
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱
• 项目所在地：宁夏

附件详情

• 给排水平面图
• 喷淋平面图
• 喷淋系统干管原理图
• 消火栓系统原理图
• 水箱大样图

附件详情

该项目地上5层，局部6层，建筑面积17400平方米，建筑高度分别为五层部分20.25米，局部6层23.85米。
共27张。

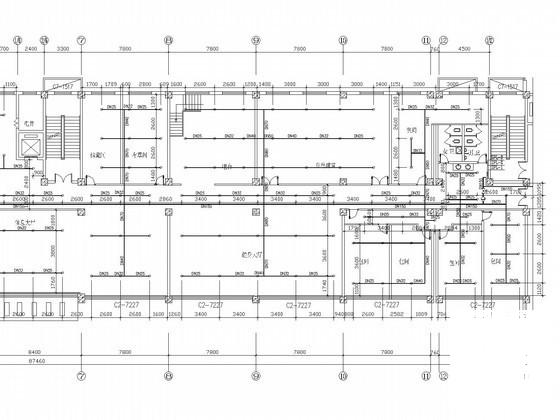

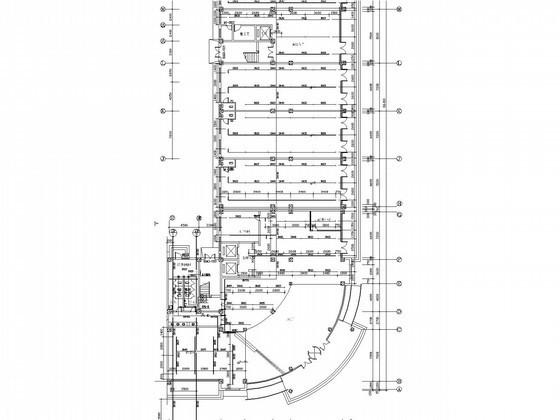

喷淋平面图

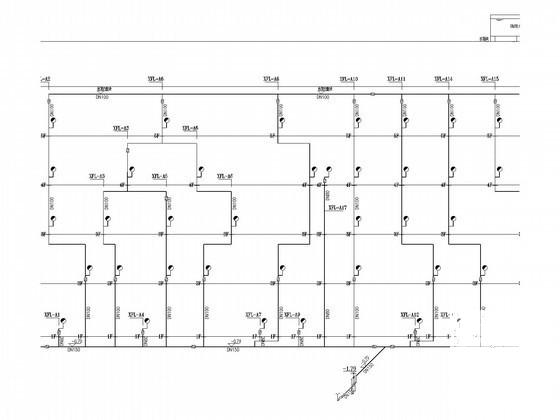

消火栓系统原理图

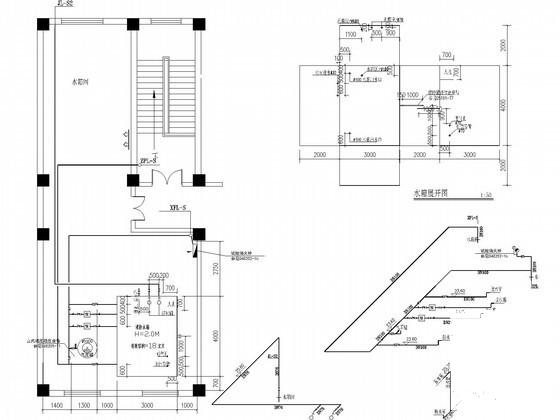

水箱大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
